能耗監控系統是企業信息化系統的一個重要組成部分，因此在企業信息化系統的架構中，把能源管理作為MES系統中的一個基本應用構件，作為大型企業自動化和信息化的重要組成部分。西安亞川的YC-9002產品以實時數據庫系統為核心可以從數據采集、聯網、能源數據海量存儲、統計分析、查詢等提供一個EMS的整體解決方案，達到公司調度管理人員在能源管控中心實時對系統的動態平衡進行直接控制和調整，達到節能降耗的目的。并且有效解決了咸陽青年財富中心能耗管理的系統化問題。

二、YC-9002公共建筑能耗在線監測系統軟件構成

YC-9002能耗監控系統能耗監測系統以計算機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測及遠程管理與控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，一般分為三層：站控管理層、網絡通訊層和現場設備層。

（一）站控管理層     站控管理層針對能耗監測系統的管理人員，是人機交互的直接窗口，也是系統的***上層部分。主要由系統軟件和必要的硬件設備，如工業級計算機、打印機、UPS 電源等組成。監測系統軟件具有良好的人機交互界面，對采集的現場各類數據信息計算、分析與處理，并以圖形、數顯、聲音等方式反映現場的運行狀況。

（二）網絡通訊層     通訊層主要是由通訊管理機、以太網設備及總線網絡組成。該層是數據信息交換的橋梁，負責對現場設備回送的數據信息進行采集、分類和傳送等工作的同時，轉達上位機對現場設備的各種控制命令。

（三）現場設備層     現場設備層是數據采集終端，主要由智能儀表組成，采用具有高可靠性、帶有現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳存儲的建筑能耗數據。測量?jī)x表?yè)?dān)負著***基層的數據采集任務，其監測的能耗數據必須完整、準確并實時傳送至數據中心。

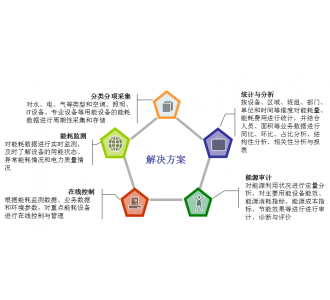

三、YC-9002公共建筑能耗在線監測系統功能

（一）能耗管理功能

1、數據的采集和存儲

2、建筑物參照模型和能耗計算

3、能耗數據分析

4、能源控制和管理

5、能源管理報表

6、能耗分析軟件功能

（二）能耗信息管理

1. 大型公建或樓宇建筑的信息管理 YC-9002能耗監控系統提供標準的手工信息錄入界面，可對各棟監控建筑的基本信息進行整理和錄入，并支持手工錄入歷史能耗數據的功能。

2. 能耗數據的實時監測

3. 建筑分類能耗分析 YC-9002能耗監控系統在完成數據處理與上傳的同時，將建筑能耗進行分類分析，將建筑能耗分類為如下六類：

1）耗電量

2）耗水量

3）耗氣量（天然氣量或者煤氣量）

4）集中供熱耗熱量

5）集中供冷耗冷量

6）其他能源應用量（如集中熱水供應量、煤、油、可再生能源等）

4. 電量分項能耗分析

照明插座用電：為建筑物主要功能區域的照明、插座等室內設備用電。主要包括照明和插座用電、走廊和應急照明用電、室外景觀照明用電。

空調用電：主要包括冷熱站用電、空調末端用電。 動力用電：主要包括電梯用電、水泵用電、通風機用電。

特殊用電：主要包括信息中心、洗衣房、廚房餐廳、游泳池、健身房或者其他特殊用電。 建筑總能耗為建筑各分類能耗（除水耗量外）所折算的標準煤量之和。 總用電量＝∑各變壓器總表直接計量值 分類能耗量＝∑各分類能耗計量表的直接計量值 分項用電量＝∑各分項用電計量表的直接計量值 單位建筑面積用電量＝總用電量/總建筑面積 單位空調面積用電量＝總用電量/總空調面積

5. 用能情況的同、環比分析

6. 建筑節能輔助診斷
