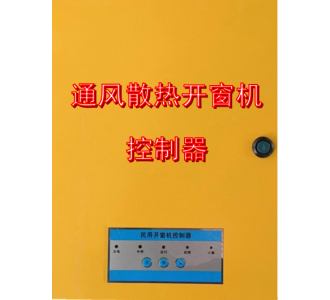

一、主要功能
1.對開窗器給與24V 穩定直流供電。
2.為與其相連且要求其供電的部件供電。
3.對要求控制的外圍設備進行準確控制。
二、調試說明
1.按空開的標示接好220V的電源，嚴禁零、火線接反。
2.撥碼開關2、3碼撥至ON（出廠時設置在其碼）是調窗檔，把窗的上下限位設置好。
3.卷簾門運行時間設置：撥碼開關的2碼撥至ON，3碼撥至OFF，按停止鍵設置，每按停止鍵一次運行增加5s，設置需要的時間完成后按一次上行鍵，把撥碼開關2撥至OFF結束時間設置。
4.撥碼開關1碼是改變窗的上、下運行方向，一般不需要撥動。
三、注意事項
本產品為交流220V輸入，且火線與零線位置確定，所以輸入220V電源應嚴格按本產品所標注的相序接入火線和零線不得反接，以免對控制器造成損壞。
?
