榮達信®RJ-H90高強環氧砂漿（油性）

——兼具高強度、高粘接的特性

RJ-H90高強環氧砂漿是一種用于嚴酷環境的混凝土修補和加固施工的專用材料。適用于水工建筑抗沖磨損、抗氣蝕、抗凍融環境下的混凝土修復；化工廠、碼頭、橋梁、涵洞、機場跑道等混凝土修補。具有高強度，高粘接力，韌性好，良好的抗沖擊、防腐和耐久性。

1.    混凝土結構缺損、蜂窩、麻面的修補與加固；

2.    水工建筑物過流面的抗沖磨損、抗氣蝕與抗凍融破壞后的修復與保護；

3.    化工廠、碼頭等混凝土或金屬構件抗酸堿鹽腐蝕的防護與修補；

4.    公路、橋梁等主要受力構件的修補與加強；

5.    機場跑道、車間等工程部位的抗磨損防護與修補；

6.    混凝土管道表面缺陷和連接處的快速封閉粘結；

7.    車間、倉庫等地面的磨損修復；

8.    預制構件裝配縫隙的灌注修補。

1.    抗沖擊，耐振動，抗壓強度高；

2.    對舊混凝土基層有良好的粘結力；

3.    可潮濕基層粘接。

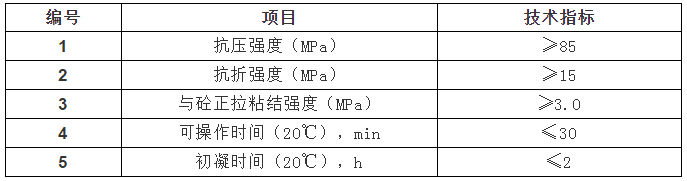

1、基層要求及處理

打磨去除混凝土基層表面的疏松層，露出堅實骨料，徹底掃凈表面浮灰，基層要求堅固，干燥；無貫通寬裂縫。

2、材料配制

RJ-H90膠液配比：RJ-H90甲組份 ：RJ-H90乙組份=4：1（重量比）；

RJ-H90砂漿配比：RJ-H90甲組份 ：RJ-H90乙組份：RJ-H90粉料=4：1：20（重量比），根據氣溫、立面或平面施工調整Z90粉料用量；

甲、乙組份取料容器分開使用，每次配料不宜過多，隨配隨用，30分鐘內用完。

3、施工

涂刷膠液：將配制好的RJ-H90膠液攪拌均勻，采取輥涂或刷涂的方法，在處理好的基層上涂刷均勻，厚薄一致，確保完全涂滿基層。間隔0.5~4小時（根據氣溫初凝后）可以進行下道工序；

壓抹砂漿：在膠液涂刷后表面變粘（ 手觸膠液有拉絲現象）后, 立即壓抹配制好的RJ-H90砂漿，同時壓實收光；

養護：干燥養護7天，可使用。

用量：6kg/m2左右（以結合層厚度3mm計）；

包裝：RJ-H90甲組10kg/桶，RJ-H90乙組2.5kg/桶，RJ-H90粉料25kg/袋；

貯存：貯存于5℃以上干燥陰涼處，保質期未開封為12個月。

現場使用時，嚴禁在RJ-H90中摻入任何外加劑、外摻劑。不得與其他廠家生產的材料混用，以確保工程質量；

使用后立即用酒精清洗工具，固化后的材料只能用機械方法清除。
