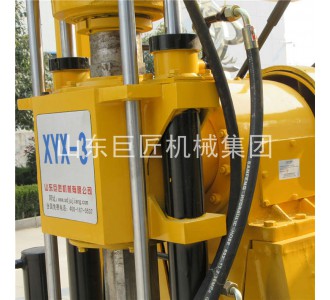

XYX-3輪式液壓巖芯鉆機
巨匠集團輪式巖心鉆機移動方便安全可靠
巨匠集團供應輪式600型勘探取樣鉆機拖運移動方便
輪式巖心鉆機，拖掛巖芯鉆機
巨匠集團積極響應國家“一帶一路”政策走出國門，鉆機類等產品現已銷售到歐洲、中亞、東南亞和非洲等地區數十個國家，巨匠集團自主商標“HuaxiaMaster”和“華夏巨匠”已成為廣大客戶耳熟能詳的品牌。一、XYX-3 特點
1、該鉆機裝有輪式行走機構及液壓油缸支柱，整機搬遷方便，便于鉆機的水平調整。
2、具有油壓給進機構，提高鉆進效率。
3、鉆機配有液壓卡盤，可實行不停機倒桿，工作效率高，操作方便安全可靠。
4、配有孔底壓力表指示壓力，便于掌握孔內情況。
5、起、落塔為液壓操作，方便可靠。
6、柴油機采用電啟動，減輕工人勞動強度。
二、XYX-3輪式液壓巖芯鉆機技術參數
|
鉆孔深度 |
100 250 300 600 m |
|
鉆孔直徑 |
300 200 150 75mm |
|
開孔直徑 |
300mm |
|
終孔直徑 |
75mm |
|
鉆桿 |
Φ60mm |
|
鉆孔傾角 |
90°-65° |
|
立軸 |
|
|
立軸正轉速度 30-1050r/min |
|
|
立軸反轉速度 |
29-137r/min |
|
立軸行程 |
560mm |
|
立軸內孔直徑 |
96mm |
|
立軸提升能力 |
60KN |
|
主卷揚(液壓驅動) |
|
|
單繩提升速度 |
0—45m/min |
|
鋼絲繩直徑 |
14mm |
|
抱閘寬度 |
90mm |
|
卷筒直徑 |
300mm |
|
卷筒容量 |
30m |
|
單繩最大提升能力 |
40KN |
|
副卷揚（液壓驅動） |
|
|
卷筒直徑 |
140mm |
|
鋼絲直徑 |
6mm |
|
卷筒容量 |
450m |
|
泥漿泵 |
|
|
泥漿泵 |
BW-250臥式三缸 |
|
流量 |
250L/min |
|
工作壓力 |
7Mpa |
|
進水口直徑 |
75mm |
|
出水口直徑 |
50mm |
|
齒輪油泵 |
|
|
雙聯油泵 |
CBF-F63/25 |
|
前端流量 壓力 |
63L/min 20Mpa |
|
后端流量 壓力 |
25L/min 20Mpa |
|
鉆機動力 |
|
|
柴油機 |
一汽錫柴4缸 |
|
電機 |
Y180L-4 22KW |
|
輪式底盤 |
|
|
輪式底盤承載能力 |
3.5T |
|
輪式底盤長度 |
2.6m |
|
輪式底盤寬度 |
2m |
|
輪式底盤高度 |
0.6m |
山東巨匠機械集團有限公司供應XY系列地質勘探鉆機/巖芯鉆機，主要型號有：XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8。
山東巨匠機械集團
銷售總經理：任成
全國免費銷售熱線：400-167-0537
座機：0537-3860909
手機：15092638693
QQ：189174182
企業官網：sdjujiang.com 或 巨匠集團.中國
XYD-3履帶液壓巖芯鉆機
巨匠集團供應XYD-3履帶式鉆車承載力強操作簡單
巨匠集團履帶式600型地質勘探鉆機上車方便
履帶鉆車，履帶式鉆車，履帶地質鉆機
巨匠集團積極響應國家“一帶一路”政策走出國門，鉆機類等產品現已銷售到歐洲、中亞、東南亞和非洲等地區數十個國家，巨匠集團自主商標“HuaxiaMaster”和“華夏巨匠”已成為廣大客戶耳熟能詳的品牌。一、XYD-3履帶液壓巖芯鉆機主要特點
1、鉆機采用汽車變速箱總成，云內汽車動力總成，具有多個轉速級數和合理的調速范圍，扭矩大，承載力強，可實現遠距離操縱變速，操作集中方便。
2、采用履帶底盤，支腿油缸行程1.5m能自動裝車，搬遷運輸方便。
3、具有油壓給進機構，提高鉆進效率。
5、配有孔底壓力表指示壓力，便于掌握孔內情況。
6、具有常閉式液壓卡盤，操縱方便靈活。
7、可實現立軸和卷揚機的獨立操作。
8、立軸通孔直徑大，可換用大六方主動鉆桿。
二、XYD-3履帶液壓巖芯鉆機技術參數
|
鉆孔深度 |
530m |
|
鉆孔直徑 |
75-300mm |
|
開孔直徑 |
300mm |
|
終孔直徑 |
75mm |
|
鉆桿 |
Φ60 |
|
鉆孔傾角 |
90°--65° |
|
立軸正轉速度 |
32-1057r/min |
|
立軸反轉速度 |
29-137r/min |
|
立軸行程 |
600mm |
|
立軸內孔直徑 |
96mm |
|
單繩提升速度 |
0.5-1.9m/s |
|
鋼絲繩直徑 |
12.5mm |
|
單繩提升能力 |
30kN |
|
卷筒直徑 |
300mm |
|
卷筒容量 |
65m |
|
泥漿泵 |
BW-250臥式三缸 |
|
排量 |
250L/min |
|
工作壓力 |
80kgcm² |
|
進水管直徑 |
76mm |
|
出水管直徑 |
51mm |
|
雙聯齒輪油泵 |
CBF-F63/25 |
|
前流量壓力 |
63L/min 20Mpa |
|
后流量壓力 |
25L/min 20Mpa |
|
柴油機 |
云內YN27/功率39kw/2400rpm |
|
電機 |
Y180L-4/22kW/1470rpm |
|
鉆機重量 |
6500KG |
|
外形尺寸 |
2500×900×1800mm |
