        深圳市貝福科技有限公司

        壓力應變橋0-10mV/0-20mV(差分信號輸入)模擬量隔離放大器

        產品品牌: 貝福科技 IBF
        最小起訂: 1 個
        產品價格: 1.00元/個
        供貨總量: 1000 個
        發貨期限: 自買家付款之日起 3 天內發貨
        瀏覽次數: 291
        詢價
        ?
        ?
        • 產品詳細說明
        • 詳細參數

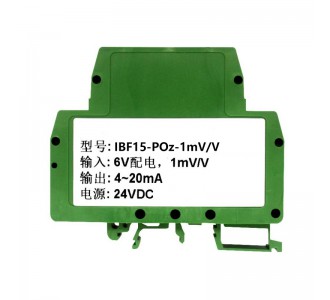

         IBF15系列 導軌安裝式壓力應變電橋信號隔離放大變送器

        產品概述:

            IBF15壓力應變橋信號處理系列隔離放大器是一種將差分輸入信號隔離放大、轉換成按比例輸出的直流信號導軌安裝變送模塊。產品廣泛應用在電力、遠程監控、儀器儀表、醫療設備、工業自控等行業。此系列模塊內部嵌入了一個高效微功率的電源,向輸入端和輸出端提供隔離的電源和一個模擬信號輸出的光電耦合隔離放大器,并且提供了一個高負載能力40mA的基準電壓源輸出,該產品大大簡化了用戶的設計。由于內部采用了線性光電隔離技術相比電磁隔離具有更好的抗EMC干擾和空間電磁干擾。





        產品特點:

        l 工業級溫度范圍: -40 ~ +85 ℃

        l 電源、信號:輸入/輸出 3000VDC 三隔離

        l PWR:5VDC,12VDC,15VDC,24VDC±10%單電源供電 >5V供電的產品時內部有反接保護。

        l 產品向壓力應變橋電路提供高負載能力的基準電壓5V或10V。

        l 0-10mV/0-20mV/0-±10mV/0-±20mV 等差分電壓信號輸入,國際標準信號0-5V/0-10V/4-20mA輸出。

        l 標準DIN35安裝 體積80*70*25mm

        l 有較強的抗EMC電磁干擾和抑制高頻信號空間干擾特性

        l 使用環境:周圍環境中不得有大量灰塵、強烈振動沖擊,以及對元器件有腐蝕的氣體存在





        產品應用

        l 稱重傳感器信號變送,

        l 克服分散采集、信號傳輸遠距離帶來的回路串擾、強電干擾問題

        l 實現模擬信號之間的互相自由連接

        l 模擬信號地線干擾抑制

        l 非電量信號變送

        l 信號遠程無失真傳輸

        l 克服變頻器帶來的干擾





        產品選型指南

        IBF 15 - Po - 2mV/V-P - V/I

        基準電壓

        輸入信號

        供電電源

        輸出信號

        基準電壓輸出

        代碼

        傳感器參數/代碼

        電源

        代碼

        電流

        代碼

        電壓

        代碼

        5V

        Po1

        1mV/V

        24VDC

        P1

        0-20ma

        A3

        0~5V

        V1

        10V

        Po2

        2mV/V

        12VDC

        P2

        4-20ma

        A4

        0-10V

        V2

        用戶自定義

        Poz

        10mV/V

        5VDC

        P3

        用戶自定義

        Az

        1-5V

        V6





        用戶自定義

        15VDC

        P4





        用戶自定義

        Vz







        用戶自定義

        Pz





















        產品選型舉例:

        例1: 輸入:配電10V 2mV/V      輔助電源:24V    輸出: 4-20mA

        產品型號:IBF15-Po2-2mV/V-P1-A4

        例2:    輸入:配電5V  5mV/V     輔助電源:5V  輸出:4-20mA

        產品型號:IBF15-Po1-5mV/V-P3-A4





        產品技術參數

        參數名稱

        測試條件

        最小

        典型值

        最大

        單位

        隔離電壓

        1min



        3000



        VDC

        增益

        電壓輸出



        2



        mV/V

        電流輸出



        1



        mV /mA

        增益溫漂





        100



        ppm/℃

        非線性度





        0.1

        0.2

        %FSR

        信號輸入



        0



        1000

        mV

        配電電壓 輸出電流





        30

        70

        mA

        輸入失調電壓





            50



        uV

        輸入阻抗



        10M





        Ω

        信號輸出

        電壓



        0



        15

        V

        電流



        0



        30

        mA

        負載能力

        電壓

        Vout=10V



        1

        *

        電流



        0

        250

        50

        350

        Ω

        頻率響應

        -3DB





        100



        mS

        信號輸出紋波

        不濾波



        10

        20

        mVRMS

        信號電壓溫漂







        0.2

        mV/℃

        輔助電源

        電壓

        用戶自定義

        5

        12

        24

        VDC

        功耗





        0.4

        1

        W

        工作環境溫度



        -40



        85

        貯存溫度



        -40



        85









































        引腳定義:

        引腳

        名 稱

           述

        引腳

        名 稱

           述

        1

        PW+

        電源正端

        7

        IN+

        模擬信號輸入正端

        2

        NC

        空腳

        8

        IN-

        模擬信號輸入負端

        3

        GND

        電源負端

        9

        NC

        空腳

        4

        Out+

        模擬信號輸出正端

        10

        PO+

        配電電壓正端

        5

        Out-

        模擬信號輸出負端

        11

        PO-

        配電電壓負端

        6

        NC

        空腳

        12

        NC

        空腳



        外形尺寸:(單位:mm)





































        可以安裝在標準DIN35導軌上



        注意事項:

        1、使用前根據裝箱單,以及產品標簽,仔細核對和確認產品數量、型號和規格。

        2、使用時必須按所選產品型號對應的接線參考圖,正確連接信號輸入、輸出和電源線,檢查無誤后再接通電源和信號。

        3、當用表筆直接測量信號時,請將端子旋緊。

        4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

        5、集中安裝時,安裝間距≥10mm。

        6、產品出廠時已調校好,請勿隨意調校。確需現場調校時,請與我公司聯系。

        7、產品為一體化結構,不可拆卸,同時應避免碰撞和跌落。本產品質保2年,在此期間,本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

        8、產品內部未設置防雷擊電路,當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時,請注意采取防雷措施。

        9、產品規格更新時恕不另行通知。



        保修:

        本產品自售出之日起兩年內,凡用戶遵守貯存、運輸及使用要求,而產品質量低于技術指標的,可以返廠免費維修。因違反操作規定和要求而造成損壞的,需交納器件費用和維修費。



        版權:

        版權 © 2012深圳市貝福科技有限公司。

        如未經許可,不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新,恕不另行通知。



        商標:

        本說明書提及的其他商標和版權歸各自的所有人所有。



                                                                                版本號:V1.2

                                                                                日期:2012年9月



        ?
        ?
