余熱發電旁路，應用廣泛的余熱類型。有高溫高壓再熱機組，聯合循環機組，低溫余熱機組;其實現的功能和
保護對象各有不同。

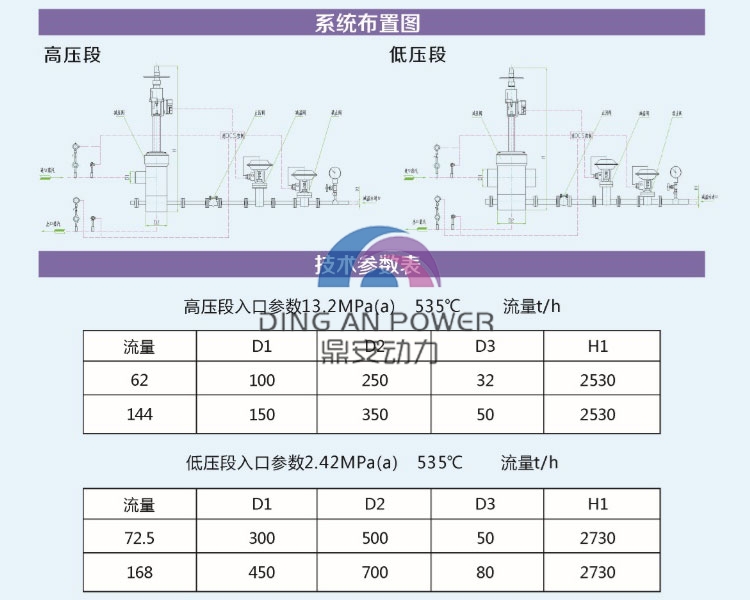

高溫高壓再熱機組50～150MW，這類型旁路功能旨在汽輪機停機或啟動時，防止鍋爐再熱器缺水。該旁路
必須設置二級旁路才能完成，即一級（高壓）將進入汽輪機的主蒸汽減溫減壓至汽輪機再熱抽汽值，進入鍋
爐再熱器。二級（低壓）用于再熱器出來蒸汽減溫減壓至所需回收參數。

聯合循環機組中燃汽輪機余熱鍋爐發電，當蒸汽輪機啟停或故障急停時，不能對正常運行的燃汽輪機及余熱
鍋爐造成停機或減負荷。此時工藝系統中就要有高、低壓旁路設置，高壓旁路將余熱蒸汽降到凝汽器所需要
參數。低壓旁路將補汽降到凝汽器所需要參數。并進行回收利用，提供汽輪機檢修便利。

低溫余熱旁路多為水泥、玻璃、冶鋼、制糖等低溫余熱發電。其配套旁路只需一級即可，在汽輪機停機時，
直接將低壓蒸汽減到汽輪機配套凝汽參數回收利用。
