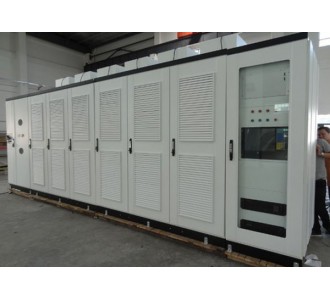

SVG高壓動態補償柜的性能特點

SVG以高可靠性、易操作、高性能為設計目標，滿足用戶對提高配電電網的功率因數的迫切需要。STATCOM采用新型IGBT功率器件，全數字化微機控制，具有以下特點：

1、安裝、設定、調試簡便；

2、實時跟蹤負荷變化，動態補償無功功率，提高系統功率因數；

3、采用光纖觸發技術，實現一次系統與二次系統的電氣隔離，解決干擾問題，做到了高可靠性和控制性；

4、主電路采用IGBT組成的H橋功率單元級聯作逆變主電路的結構形式，輸出由階梯正弦PWM波形疊加而成，波形正弦度好；

5、功率電路模塊化設計，維護簡單，互換性好；

6、動態響應時間快；

7、實時跟蹤電網電流的變化，對電網無功功率實現動態無級補償；

8、投切時無暫態沖擊，無合閘涌流，無電弧重燃，無需放電即可再投；

9、保護功能 ，具有過壓、欠壓、過流、過熱等保護，運行可靠性高；

10、維護量小，運行成本低；

11、控制器實現全數字化，人機界面友好顯示，并且具有聯網通訊功能；

12、控制器具有高可靠性，而且操作簡單，與系統連接時，不需要考慮交流系統相序，補償裝置保護措施 ；

13、裝置電路參數精心設計，發熱量小，設備結構緊湊，占地面積??；

14、控制電源采用AC220V經過UPS后單獨給裝置供電方式，控制電源掉電，可保持正常運行；

15、改善電壓質量，穩定系統電壓，抑制電壓閃變；

16、可并聯安裝， 易擴展容量。

技術參數

額定容量：0 ~±6000Kvar

額定電壓：6KV~10KV~35 KV

系統頻率：50Hz

響應時間：≤10ms

損耗：≤3%

輸出電流THD：≤3%

無功調節方式：容感性連續可調

防護等級：IP20級或根據用戶需求定制

應用領域

本公司研制的SVG廣泛應用于石油化工、冶金、電力、煤炭、電氣化鐵路、風電廠以及其他具有或者靠近沖擊性負荷和大容量電動機的工業領域，可以在節能降耗，提高電網安全性和穩定性，提高電網功率因數，改善電能質量，發揮著重要作用。

三、  產品應用現場案例

1、±2000Kvar/6KV無功補償裝置在安徽 省淮南市謝家集煤礦穩定運行。

2、±2000Kvar/10KV動態無功補償在四川省水電投資經營集團永安電力股份有限公司所屬塔山、觀橋兩個變電所成功應用。

上述單位安裝了本公司無功補償裝置后，不僅使電網功率因數由原來0.85以下提高到0.95以上，并且解決了現有電容器補償裝置“過補”的問題，有效降低線路損耗，改善電網質量，為用戶節約電費支出，具有非常顯著的社會效益和經濟效益。
