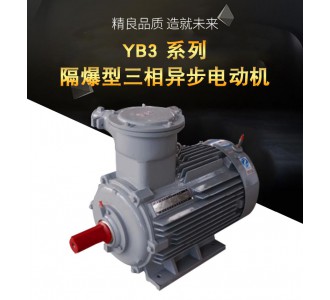

YB3 系列隔爆型三相異步電動機

(機座號 63～560)

1.產品概述

YB3 系列隔爆型三相異步電動機，是我公司自行研制開發的全封閉、自扇冷、鼠籠式、

隔爆型三相異步電動機的基本系列。且具有性能優良，使用?全可靠，振動、噪聲比同類

產品低的特點，符合環保要求。

2. 用途

適用于石油、化工、礦業、冶金、電力等行業有爆炸性氣體混合物存在的場所。是理想的動力設備。



4. 執行標準

GB 755-2008 旋轉電機 定額和性能

GB/T 997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM 代碼)

GB/T 1032-2012 三相異步電動機試驗方法

GB 1971-2006 旋轉電機 線端標志與旋轉方向

GB/T 1993-1993 旋轉電機冷卻方法

GB 3836.1-2010 爆炸性環境 第 1 部分：設備 通用要求

GB 3836.2-2010 爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備

GB/T 4942.1-2006 旋轉電機整體外殼結構的防護等級(IP 代碼)分級

GB 10068-2008 軸中心高為 56mm 及以上電機的機械振動 振動的測量、評定及限值

GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第 1 部分：旋轉電機噪聲測定方法 GB 18613-2012 中小型三相異步電動機能效限定值及能效等級

GB/T 22714-2008 交流低壓電機成型線繞匝間絕緣試驗規范

GB/T 22719.1-2008 交流低壓電機散嵌繞組匝間絕緣 第 1 部分：試驗方法

5. 基本特征

5.1.機座號：63～560。

5.2.額定功率范圍：0.12～1400kW

5.3.極數：2～16 極

5.4.額定電壓

機座號 63～71 電壓為: 380V；

機座號 80～100,電壓為: 380V、660V；

機座號 112～560,電壓為: 380V、660V、1140V、380/660V、660/1140V；

（注：3kW 及以下為 Y 接 380V，3kW 以上為△接 380V，）

5.5.額定頻率：50Hz

5.6.絕緣等級：155（F）級

5.7.效率：3 級

5.8.冷卻方式：IC411

5.9.安裝方式：IMB3(也可制造其它安裝方式)。

5.10.防護等級：IP55

5.11.運行方式：S1

5.12.防爆標志：Ex d I Mb、Ex d IIB T4 Gb、、Ex d IIC T4 Gb。(注：Ex d IIC T4 Gb 產品機座號范圍 63～400,軸承以銘牌為準)。



6.訂貨指南

電機選用考慮以下因素

□ 防爆等級：Ex d I Mb/ Ex d ⅡB T4 Gb/Ex d ⅡC T4 Gb 等。

□ 電壓：380V、660V 等。

□ 頻率：50Hz、60Hz 等。

□ 安裝型式：IMB3、IMB35 等。

□ 使用環境：戶內，戶外，環境溫度，海拔高度等。

□ 防護等級： IP55/IP56/IP65/IP66。

□ 被驅動設備的機械特性及轉動慣量。

□ 電動機與被驅動設備的連接方式。

□ 啟動方式，啟動頻次以及啟動電壓降等。

□ 工作制：S1 或其它。

□ 熱分級： 155（F）級或其它。

□ 電動機旋轉方向：順時針，逆時針，雙向。

□ 接線盒位置：頂左，頂右, ?心高 400 及以上默認右側下出線。

□ 接線盒進線口形式：喇叭口、螺紋口鋼管布線、葛蘭頭。

□ 環境溫度及海拔高度等。

舉例 ：

需求：機座中心高為 355、220kW,2P 機座帶底腳，端蓋無凸緣，工廠用 IIB 類 T4 組隔 爆型，380/660V，順時針轉向，喇叭口進線。電動機標注如下：

轉化合同為：YB3-355M1-2 220kW 380/660V 50Hz IMB3 Ex d ⅡB T4 Gb 喇叭口進 線。
