預絞式懸垂線夾用于將導線固定在直線桿塔的絕緣子串上，或?qū)⒈芾拙€懸掛在直線桿塔上。可替代目前線路上廣泛使用的XGU、XGF等船型懸垂線夾。

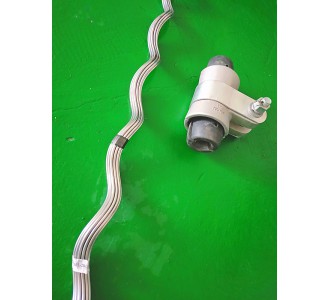

預絞式懸垂線夾由橡膠制成的雙曲線腰鼓形減振墊，減振墊外纏繞鋁合金預絞絲，在預絞絲外，裝高強度鋁合金套殼，套殼外再加上鋁合金U型卡組成。

預絞式懸垂線夾利用雙曲線腰鼓形減振墊包住導線于懸掛處，具有握力大、電暈小、重量輕、磁損小的特點。特別適合于220KV及以上線路，以及重冰區、大跨越線路工程。

3.1懸掛點應力分散到整個預絞絲長度上，有效減小了導線所受靜態應力和微風振動引起的動態應力，避免了導線受損傷。

3.2懸掛點應力分散，大大提高了導線抗疲勞特性，延長了導線的使用壽命。

3.3預絞絲可提供可靠的握緊力、承受較高的不平衡荷載，從而避免導線滑移。

3.4特殊的結構，可降低電磁損耗并消除電暈放電，較傳統懸垂線夾具有明顯的節能特性。

3.5增強了導線掛點的剛度，增大了曲率半徑，單支點線夾可達300轉向角，雙支點線夾可達600轉向角。

四、使用提示

4.1選配時需注明導線型號規格。

4.2當轉向角在300～600之間，或大跨越工程中，應用雙支點懸垂線夾直接與絕緣子串相連。

4.3須經培訓的工人方可安裝本產品。
