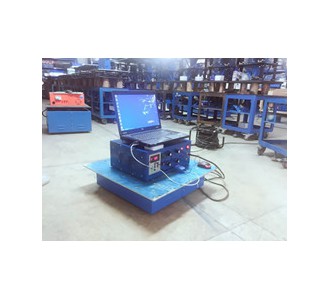

1: 【型號】 ■AP-150TP(200kg)手提計算機六度空間一體機[隨機.正弦] [同一臺面三軸(同時.個別.連續)振動]
(X/Y/Z軸,上下/左右/前后)(0.5~600Hz)
2:【振動臺以頻率分】 ■0.5~600HZ
3:【振動臺控制模式】 ■全功能計算機型(150TP(200kg) [隨機.正弦]系列）
4:【振動方向】 ■手提計算機六度空間一體機[隨機.正弦] [同一臺面三軸(同時.個別.連續)振動](上下/左右/前后)
①【單獨振動--三種模式】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數
(頻率/時間/振幅/加速度可任意設定)】
■Y軸/上下--單獨振動
■X軸/左右--單獨振動
■Z軸/前后--單獨振動
②【二軸一起振動--三種模式可隨時選擇,那種組合順序】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數
(頻率/時間/振幅/加速度可任意設定)】
■[Y軸上下/X軸左右]--二軸一起振動
■[Y軸上下/Z軸前后]--二軸一起振動
■[X軸左右/Z軸前后]--二軸一起振動
■[隨便選擇那二軸同時]--二軸一起振動
③【二軸連續振動---六種模式可隨時選擇,那種組合順序】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數
(頻率/時間/振幅/加速度可任意設定)】
■先(Y軸上下)后再(X軸左右)--二軸連續振動/且可無限重復
■先(X軸左右)后再(Y軸上下)--二軸連續振動/且可無限重復
■先(Y軸上下)后再(Z軸前后)--二軸連續振動/且可無限重復
■先(Z軸前后)后再(Y軸上下)--二軸連續振動/且可無限重復
■先(X軸左右)后再(Z軸前后)--二軸連續振動/且可無限重復
■先(Z軸前后)后再(X軸左右)--二軸連續振動/且可無限重復
■[隨便選擇(那軸)先振動后再(另一軸)振動]/二軸連續振動
④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數
(頻率/時間/振幅/加速度可任意設定)】
⑤【三軸連續振動--六種模式】三軸可各別隨時選擇順序連續振動
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數
(頻率/時間/振幅/加速度可任意設定)】
■(Y軸上下)→(X軸左右)→(Z軸前后)--三軸連續振動/且可無限重復
■(Y軸上下)→(Z軸前后)→(X軸左右)--三軸連續振動/且可無限重復
■(X軸左右)→(Z軸前后)→(Y軸上下)--三軸連續振動/且可無限重復
■(X軸左右)→(Y軸上下)→(Z軸前后)--三軸連續振動/且可無限重復
■(Z軸前后)→(Y軸上下)→(X軸左右)--三軸連續振動/且可無限重復
■(Z軸前后)→(X軸左右)→(Y軸上下)--三軸連續振動/且可無限重復
■隨便選擇[那軸先振動→再第二軸振動→再第三軸振動]三軸連續振動
5:【振動方式】 ■[控制箱+1個臺體+1個手提計算機系統]手提計算機六度空間一體機[隨機.正弦]
(同一臺面三軸 (同時/個別/連續)振動]
■【六度空間一體機(X/Y/Z軸,上下/左右/前后) [同一臺面三軸 (同時/個別/連續)振動]】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數(頻率/時間/振幅/加速度可任意設定)】
①【單獨振動--三種模式】
②【二軸一起振動--三種模式可隨時選擇,那種組合順序】
③【二軸連續振動---六種模式可隨時選擇,那種組合順序】
④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】
⑤【三軸連續振動--六種模式】三軸可各別隨時選擇順序連續振動
⑥【隨機功率譜密度(P.S.D)】
⑦【加速度總均方根值grms】
⑧【多階隨機振動】
⑨【各級道路模凝振動】
⑽【全方位六度空間一起動作】
⑾【模擬【圓型(球型)】振動】
⑿【模擬【橢圓型】振動】
6:【振動波形】 ■手提計算機六度空間一體機[隨機.正弦][同一臺面三軸(同時.個別.連續)振動]--正弦波-可選擇(半波或全波)
■【六度空間一體機(X/Y/Z軸,上下/左右/前后)[同一臺面三軸(同時/個別/連續)振動]】
【三軸(X.Y.Z)可各別單獨調,那軸振動模式調頻:調頻/掃頻/可程/倍頻/對數
(頻率/時間/振幅/加速度可任意設定)】
①【單獨振動--三種模式】可任何選擇(半波或全波)
②【二軸一起振動:三種模式可隨時選擇】可任何選擇(半波或全波)
③【二軸連續振動---六種模式可隨時選擇】
④【[Y軸上下/X軸左右/Z軸前后]三軸同時一起振動】可任何選擇(半波或全波)
⑤【三軸連續振動--六種模式】三軸可各別隨時選擇(半波或全波)
⑥【隨機功率譜密度(P.S.D)】可任何選擇(半波或全波)
⑦【加速度總均方根值grms】可任何選擇(半波或全波)
⑧【多階隨機振動】可任何選擇(半波或全波)
⑨【各級道路模凝振動】可任何選擇(半波或全波)
⑽【全方位六度空間一起動作】可任何選擇(半波或全波)
⑾【模擬【圓型(球型)】振動】可任何選擇(半波或全波)
⑿【模擬【橢圓型】振動】可任何選擇(半波或全波)
7:【振動頻率】 ■【振動頻率】0.5~600 Hz可任意設定(±0.1%)
[■Y軸/上下-0.5~600Hz■X軸/左右-0.5~600 Hz■Z軸/前后-0.5~600Hz] 可任意設定(±0.1%)
8:【最大試驗負載(kg)】■200kg
9:【振動臺面尺寸H】 ■(6-10)mm
①頻率共振最好增加1倍穩定性
②臺面材料分(隨機出貨)□特殊鋁合金(原色) □藍色(或自指定顏色)
③臺面上通孔(以實體為主):a:有28個(10mm) b:綁帶通孔--*24個
④量測試螺絲孔-----*4個(3mm)
⑤防磁漏:地帶面積(30cm):讓磁漏減50-70%
10:【臺體(H/高)】 ■超低臺體/更低更穩定(每少1公分穩定0.5%)(市面目前高度最低)
手提計算機六度空間一體機[隨機.正弦][同一臺面三軸(同時.個別.連續)振動](上下/左右/前后)
■臺體:150*55*150CM ■臺面:1500*(6-10)*1500mm ■臺底:1000*1000mm
11:【振幅】 ■(可任意調范圍mmp-p): 0-3mm (不準碰撞情況)
12:最大加速度可任意調 ■0~12g(120m/s2)
13:【最大正弦波激振力(推力 F)】■1200kgf(F=重量*加速度)
14:【時間控制】 ■任何時間可設(秒為單位)
■Y軸/上下--任何時間可設(秒為單位)
■X軸/左右--任何時間可設(秒為單位)
■Z軸/(（物品轉90℃）即是Z軸前后)--任何時間可設(秒為單位)
①執行時間(以秒為單位):0~65500秒(約18時)
②共可執行時間:循環次數(可設65500次*18時=5萬天)(約135年)
15:【最嚴酷條件下電源電壓(V)】■ 220±20%/(50/60Hz)①電子漏電裝置
②裝設防雷擊裝置
③總開關誤動作裝置及防高次諧波裝置
16:【最嚴酷條件下電流】■25（A）
①正常工作電流(0.5-8)A/不良碰撞電流(8-20)A(禁止超過10分鍾)
②裝設防漏電裝置
③誤動作/碰撞/過流/恢復安全裝置
④(二次諧波/突波)電流裝置
17:【振動機功率】: ■5.5 KW(最大) ①控制箱:低溫設計/防高溫設計
②臺體:耐高溫設計不良碰撞電流(8-20)A(禁止超過10分鍾)
18:【冷卻方式】 ■自然風冷
更多符合AP-150TP(200kg)手提計算機六度空間一體機｜0.5~600Hz電磁振動臺的標準及技術方案可致電東莞市愛佩試驗設備有限公司
?
