產品用途】

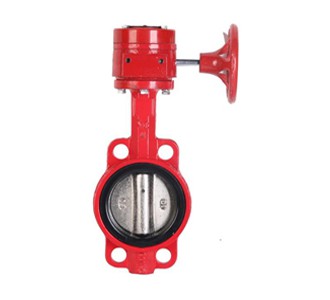

XD371X-10、XD371X-16 型對夾式信號蝶閥適用于消防系統中控制閥門,要求常開的場合,當閥門開或關到指定位置
時,閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉,以防止閥門誤關閉而影響自動噴
水滅火功能.
【性能參數】
型號
XD371X-10 ,XD371X-16
工作壓力(MPa)
適用溫度(℃) ≤65
適用介質 水等
材料
閥體 鑄鐵
蝶板 球墨鑄鐵(表面尼龍覆層)
閥桿 鉻不銹鋼
閥座 丁晴橡膠
填料 O形橡膠圈
主要外形和連接尺寸
XD71X-10
通徑 L D K n-Фd H H1 W W1
50 43 165 125 4-Ф18 80 320 266 90
65 46 185 145 4-Ф18 89 330 266 90
80 46 200 160 8-Ф18 95 340 266 90
100 52 220 180 8-Ф18 114 360 266 90
125 56 250 210 8-Ф18 127 380 266 90
150 56 285 240 8-Ф22 139 390 266 90
200 60 340 295 8-Ф22 175 525 125 90
250 68 395 350 12-Ф22 203 555 125 90
300 78 445 400 12-Ф22 242 610 190 90
