基本信息
中文名稱

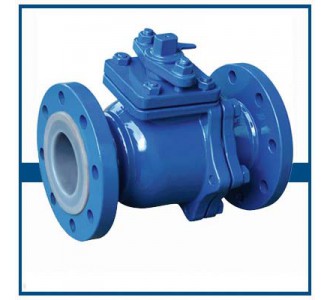

Q41F46型襯氟球閥
驅動方式:
手動、蝸輪傳動、氣動、電動
溫 度
-50℃~180℃
適用于
石油、化工、染化
基本參數
驅動方式：手動、蝸輪傳動、氣動、電動 公稱壓力：PN1.0～2.5(MPa) 公稱通徑：DN15～350mm
工作原理
Q41F46-10C系列襯氟球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞的，閥戀和閥體內側全部采用氟塑料制成，
其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。
、安裝尺寸：
D D1 D2 f b Z-φd
公稱通經 L
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 140 105 75 55 2 16 4-φ14
25 1 150 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 180 145 110 85 3 18 4-φ18
50 2 200 160 125 100 3 20 4-φ18
65 5/2 220 180 145 120 3 20 4-φ18
80 3 250 195 160 135 3 22 4-φ18
100 4 280 215 180 155 3 22 8-φ18
125 5 320 245 210 185 3 24 8-φ18
150 6 360 280 240 210 3 24 8-φ23
200 8 457 335 295 265 3 26 8-φ23
250 10 533 390 350 320 3 28 12-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 130 105 75 55 2 16 4-φ14
25 1 140 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 165 145 110 85 3 18 4-φ18
50 2 203 160 125 100 3 20 4-φ18
65 5/2 222 180 145 120 3 20 4-φ18
80 3 241 195 160 135 3 22 8-φ18
100 4 305 215 180 155 3 24 8-φ18
125 5 356 245 210 185 3 26 8-φ18
150 6 394 280 240 210 3 28 8-φ23
200 8 457 335 295 265 3 30 12-φ23
?
