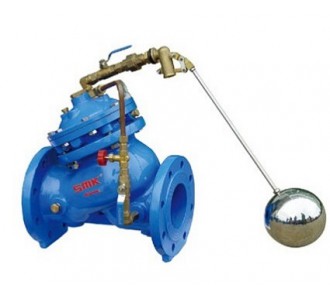

F745X隔膜式遙控浮球閥是兼具多種功能的水力操作式閥門。
主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導控制關閉進水口停止供水;當水位下
降后，主閥由浮球導閥控制打開進水口向水池往水，實現自動補水。
液位控制精確，不受水壓干擾;隔膜式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試，檢查方便、密
封可靠，使用壽命長。
隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。
型號 F745X-10,F745X-16,F745X-25
材質 球墨鑄鐵
形態 旋塞式
連接形式 法蘭
驅動方式 水力控制
流動方向 單向
公稱通徑 DN50~600
零部件及配件 配件
外形 中型
標準 國標,美標,日標
壓力環境 常壓
工作溫度 常溫
適用介質 水,蒸汽
主要外形尺寸
1.0MPa下的F745X/H103X隔膜式遙控浮球閥外形尺寸：
DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 4-18
80 250 364 200 160 8-18
100 290 418 220 180 8-18
125 330 481 250 210 8-18
150 350 543 285 240 8-22
200 400 673 340 295 8-22
250 500 792 395 350 12-22
300 560 927 445 400 12-22
350 600 957 505 460 16-22
400 690 1188 565 515 16-26
450 770 1218 615 565 20-26
500 800 1256 670 620 20-26
600 900 1600 780 725 20-30
700 1000 1750 895 840 24-30
800 1100 1900 1015 950 24-33
900 1200 2100 1115 1050 28-33
1000 1300 2400 1230 1160 28-36
1.6MPa下的F745X/H103X隔膜式遙控浮球閥外形尺寸：
DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 4-18
80 250 364 200 160 8-18
100 290 418 220 180 8-18
125 330 481 250 210 8-18
150 350 543 285 240 8-22
200 400 673 340 295 12-22
250 500 792 405 355 12-26
300 560 927 460 410 12-26
350 600 957 520 470 16-26
400 690 1188 580 525 16-30
450 770 1218 640 585 20-30
500 800 1256 715 650 20-33
600 900 1600 840 770 20-36
700 1000 1750 910 840 24-36
800 1100 1900 1025 950 24-39
2.5MPa下的F745X/H103X隔膜式遙控浮球閥外形尺寸：
DN L H D D1 n-d
50 205 293 165 125 4-18
65 220 328 185 145 8-18
80 250 364 200 160 8-18
100 290 418 235 190 8-22
125 330 481 270 220 8-22
150 350 543 300 250 8-26
200 400 673 360 310 8-26
250 500 792 425 370 12-30
300 560 927 485 430 16-30
350 600 957 555 490 16-33
400 690 1188 620 550 16-36
450 770 1218 670 600 20-36
500 800 1256 730 660 20-36
?
