工作原理

通過風管將酸霧廢氣引入凈化塔。通過填料層后，廢氣和氫化鈉吸收劑與氣體和液體充分接觸，以吸收和中和氣體。凈化后，酸霧廢氣經煙塵板脫水除去，再由風機排放到大氣中。在塔底用水泵加壓后，將吸收劑噴在塔頂噴淋而下，然后再循環到塔底。凈化后的酸霧廢氣符合國家排放標準。

 特點

a.除塵脫硫效率高。當使用堿洗水時，脫硫效率可達85%。

b.設備占地少，安裝方便。

c.用水量、用電量指數偏低。

d.耐腐蝕，無磨損，使用壽命長。

e.設備運行可靠，維護簡單方便。

 結構

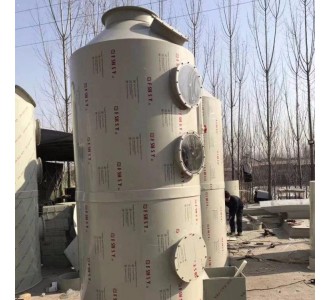

采用噴霧塔填料層作為氣液兩相接觸元件的傳質設備。填料支撐板設置在填料塔底部，填料以堆疊方式排列在支撐板上。填料壓力板安裝在填料上方，以防止向上氣流吹出。噴霧塔從塔頂噴出液體，通過液體分布器到達填料，并沿填料表面向下流動。氣體從塔底分布后，液體通過填料層的空隙連續逆流。在填料表面，氣液兩相緊密接觸，進行傳質。當液體沿填料層流動時，有時會有壁面流動。壁面流動效應導致氣液兩相在填料層中的分布不均勻，導致傳質效率下降。因此，將噴霧塔中的填料層分成兩部分，中間設置有再分配裝置，再分配后再噴灑到下部填料上。
