ZDY-660礦用全液壓坑道鉆機主要用于煤礦井下瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔的鉆進。特別適用于煤礦井下±30°的進水平鉆孔并允許±90°全方位適用。
ZDY-660礦用全液壓坑道鉆機型號意義
型號示例：ZDY-660型煤礦用液壓坑道鉆機：
Z表示鉆機；
D表示動力頭式；
Y表示由液壓驅動；
660表示最大輸出轉矩為660N·m。
ZDY-660礦用全液壓坑道鉆機主要技術特點
1、動力頭全液壓組合式鉆機，分體式結構，方便井下運輸、移位、安裝。
2、鉆機由液壓泵站、動力頭、機架、操縱臺、立柱支承等部件組成，工作時用高壓油管聯結，遠離孔口操作，安全。
3、液壓系統設計成熟、簡單、可靠、容易掌握，發生故障時便于分析解決。
4、雙立柱或四立柱支承，一次錨固可鉆多孔，重量輕，效率高，適用性強。
ZDY-660礦用全液壓坑道鉆機結構特征
ZDY-660礦用全液壓坑道鉆機主要由泵站、動力頭、機架、立柱框架、操作臺和鉆具等部分組成。鉆機泵站和動力頭由不同管徑的高壓管連接，接頭全部采用快速聯接頭，安裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。
ZDY-660礦用全液壓坑道鉆機技術參數
型號：ZDY-660
額定轉矩（N.m）：660
額定轉速（r/min）：140/270
鉆進深度（m）：50/100
鉆孔直徑（mm）：Φ75~φ110
鉆桿直徑（mm）：φ42/φ50
不取芯鉆頭（mm）：Φ75~φ110
主軸調整范圍：±90°
空載速度（r/min）：0~150/0~300
給進能力kN：27
給進行程mm：650
起拔能力kN：40
電機額定功率（kW）：15
系統額定壓力（Mpa）：16
主機外型尺寸(mm) ：1800×620×1300
鉆機重量（kg）：900。
該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

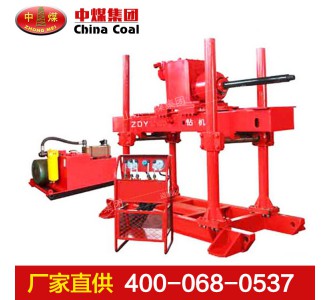

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
