| 品牌 | ETME | 型號 | ETM200 |
|---|---|---|---|
| 壓力類型 | 厚膜 | 工作壓力 | 0-100MPa |
| 輸出類型 | 4-20mA |

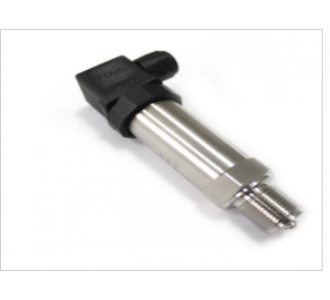

ETM200型智能壓力變送器是一款高精度、高穩定性的智能化壓力測量產品。該產品采用數字技術在傳感器制造領域的最新應用成果，結合國際最先進的壓阻式壓力變送器設計制造技術，精密數字化溫度補償和非線性修正技術，一體化的結構設計和標準化的信號輸出，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業領域需要對流體壓力進行精密測量場所。
ETM200型智能壓力變送器可以兩線制方式工作，直接替代模擬兩線制 4～20mADC 輸出變送器。
二、特點
◆ 316L不銹鋼隔離膜片結構
◆ 高精度、全不銹鋼結構
◆ 抗干擾強、長期穩定性好
◆ 抗震動、抗沖擊
◆ 適用于常溫介質的測量,能長期穩定工作
◆ 形式結構多樣化，安裝使用方便
◆ 量程范圍寬，可測量絕壓、表壓和密封表壓
三、技術參數
|
項目 |
參數 |
|
測量范圍 |
-0.1MPa…0～100MPa |
|
供電電壓 |
15～28VDC |
|
輸出信號 |
4～20mADC,0/1～5VDC |
|
精度(包括非線性，遲滯和重復性) |
±0.5% |
|
零點溫度漂移 |
±0.02%FS/℃ |
|
滿程溫度漂移 |
±0.02%FS/℃ |
|
長期穩定性(1年) |
±0.2%FS/年（最大值） |
|
絕源阻抗（500Vdc） |
100MΩ |
|
過載壓力 |
1.5倍滿量程 |
|
破壞壓力 |
2倍滿量程 |
|
負載阻抗 |
≤(U-15)/0.02(電流型) ≥10K(電壓型) |
|
壓力循環(從零到滿量程) |
100萬次 |
|
補償溫度 |
-10℃ ～ 80℃ |
|
工作溫度 |
-30℃ ～ 80℃ |
|
貯存溫度 |
-40℃ ～ 125℃ |
|
振動 |
20g，20 ～2000Hz |
|
沖擊(11mS) |
100g |
|
防護等級 |
IP65 |
|
接口及殼體 |
不銹鋼1Cr18Ni9Ti |
|
波紋膜片 |
316L |
|
O型密封圈 |
氟橡膠 |
四、安裝
機械連接：
可以通過壓力管接頭(DIN3582外螺紋M20*1.5)(其他尺寸接頭可在訂貨時說明)，直接裝在液壓管路上。在關鍵應用場合(如劇烈震動或沖擊)，壓力管接頭可以通過微型軟管進行機械解耦。
電氣連接：
|
出線方式 |
密封等級 |
兩線定義 |
三線定義 |
四線 |
|
赫斯曼 |
IP66 |
針1：電源 針2：信號 |
針1：電源 針2：GND 針3：信號 |
針1：電源+ 針2：電源- 針3:RS485A 針4：RS485B |
|
航空插件 |
IP65 |
紅：電源 黃：信號 |
紅：電源 黃：GND 藍：信號 |
紅：電源+ 黃：電源- 藍：RS485A 綠：RS485B |
|
防水出線 |
IP68 |
紅：電源 黃：信號 |
紅：電源 黃：GND 藍：信號 |
紅：電源+ 黃：電源- 藍：RS485A 綠：RS485B |
