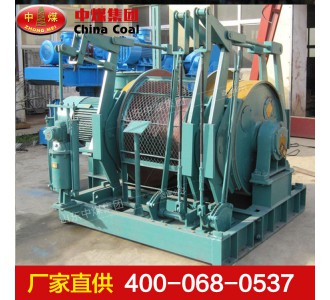

運輸絞車主要由隔爆電動機1、滾筒2、偏心軸3、小內齒圈4、抱閘5、剎車輪6、大內齒圈7、雙聯齒輪8、支承架9及底座10等組成。均采用行星齒輪傳動，絞車具有結構緊湊、剛性好、效率高、安裝移動方便、起動平穩、操作靈活、制動可靠、噪音低等特點。

運輸絞車傳動系統包括

電動機，電機齒輪，小內齒輪，聯軸齒輪，行星齒輪，大內齒輪，軸承支架，底座。

運輸絞車品種與規格

JYB-40×1.25、 JYB-50×1.40、 JYB-60×1.25，所有規格的結構和工作原理相同。

運輸絞車相關參數

型號：JYB-40*1.25/JY-4、JYB-50*1.4/JY-5、JYB-60*1.25/JY-6

卷筒直徑*寬度mm：580*600、710*800

容繩量m：650、650、580-850

繩徑mm：21.5、24、26

牽引力KN：40、50、60

繩速mm： 0.92-1.51、1.05-1.75、1.00-1.26

電動機型號：YBK2-280s-4、YBK2-315M-4

電動機功率KW：55、75、90

電動機電壓V：380/660、380/660、380/660

電動機轉速r/min：1450、1450。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
