功能概述

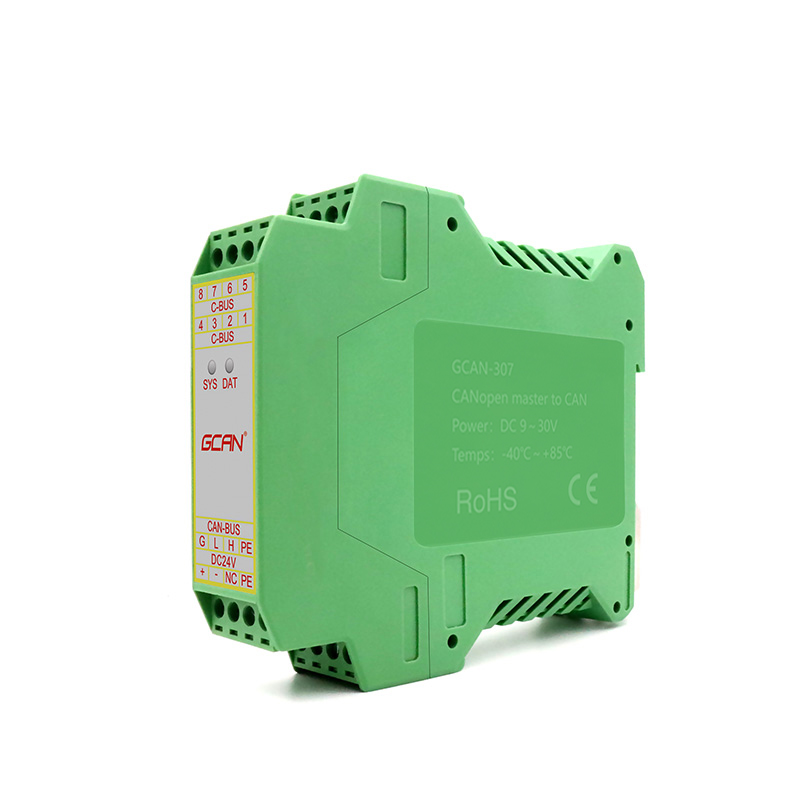

GCAN-307模塊是集成1路標準CAN總線接口、1路CANopen協議接口的通訊連接器（模塊）。GCAN-307模塊CANopen端已經集成CANopen協議，采用GCAN-307模塊，用戶可以將原本使用CAN總線進行通訊的設備，在不需改變原有硬件結構的前提下使設備獲得CANopen協議通訊能力，從而將不具有CANopen通訊能力的設備快速接入CANopen網絡，構成現場總線實驗室、工業控制、智能小區等CANopen網絡中數據處理、數據采集的CANopen網絡控制節點。

GCAN-307模塊是工業總線改造，多種總線設備互連的關鍵性工具，同時該模塊具有體積小巧、即插即用等特點，也是現有系統集成的選擇。GCAN-307的各種總線接口均集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞，使用DIN導軌的固定方式，使其更容易集成到各種控制柜中。


性能特點

1、CAN-bus支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS11898規范；

2、CAN-bus通訊波特率在10Kbps~1Mbps之間任意可編程；

3、CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

4、使用9~30VDC供電，100mA；

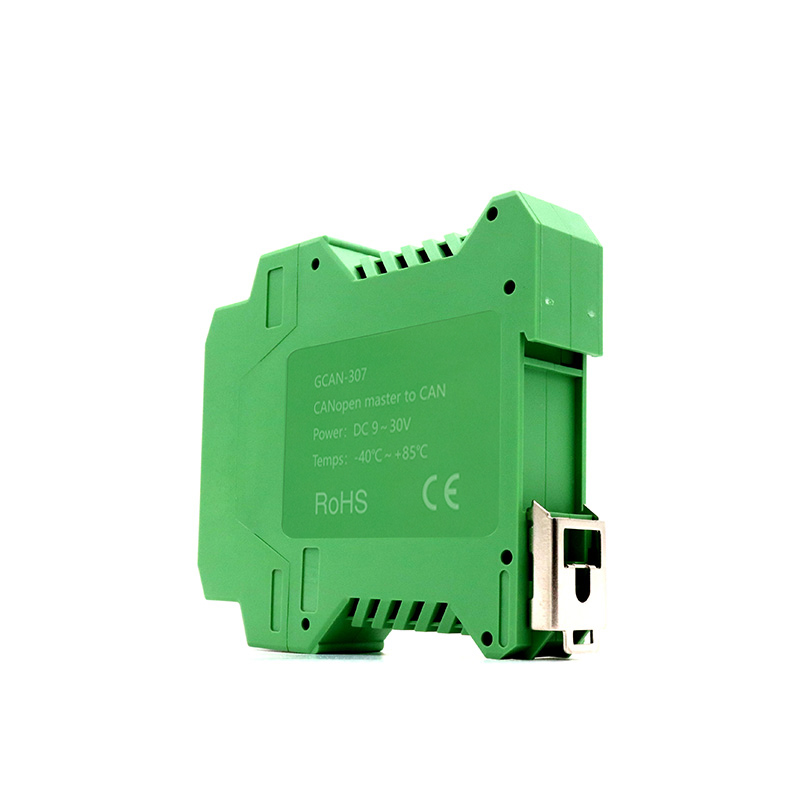

5、可安裝到DIN卡軌上；

6、工作溫度范圍：-40℃~+85℃；

典型應用

（1）現有CAN總線設備連接CANopen網絡；

（2）PLC設備連接CANopen網絡通訊；

（3）CAN-bus與CANopen網絡之間的網關網橋；

（4）工業現場網絡數據監控；

（5）CAN教學應用遠程通訊；

（6）CAN工業自動化控制系統；

（7）智能樓宇控制數據廣播系統等CAN-bus應用系統。


常見問題

1.CAN總線是否一定需要使用120Ω終端匹配電阻？

120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。一條完整的CAN總線上需要有且只有2個120Ω終端電阻，分別接在總線的兩端節點處。

2.GCAN-307的通訊波特率如何設置？

提供一組常用的波特率的設置值，若要使用其他的波特率，請與廣成科技有限公司聯系。
