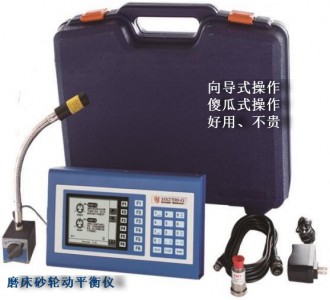

| 名稱： |
砂輪動平衡儀 臺灣工具機動平衡儀廠
|
| 別名： | 磨床動平衡儀、砂輪動平衡儀、便攜式砂輪動平衡儀 |
|
功能： |
規格
|
| 振動監測： | 實時監測 |
|
新做動平衡： |
新換裝砂輪時,可選用此功能進行砂輪動平衡校正
|
| 延續靜平衡： |
已換裝砂輪前已事先做過平衡,可選用此功能進行砂輪動平衡校正，方便快捷
|
| 校正轉速范圍: |
300~20000 rpm （實時監測）
|
|
小校正值： |
0.1mg (加速度) 0.05mm/s(速度) 0.01μm位移 (@1800rpm)
|
|
大校正值： |
6,000μm(@1800 rpm)
|
| 振動量測單位： | 位移(μm:Peak to Peak)P-P |
| 校正相角精度： | 0.1° |
| 轉速感測方式： | 光纖探頭感測 |
| 轉速感測距離： | 5mm-100mm |
| 加速規感度： | 100mV/g |
| 中央處理器： | 300MHZ(32bit 高速處理器) |
| 顯 示 器： | 320×240 dot大型液晶顯示器，CCFL高亮度背光燈管 |
| 工作溫度： | 0℃-50℃ |
| 消耗功率： | 5W |
| 蓄電電池： | 充電八小時可使用四-五小時 |
| 電 源： | 110V/220V Vac |
| 主機尺寸： | 283×170×45 mm |
| 主機重量： | 1.5Kg(含電池) |
| 配 件： | 加速規(含磁性座*1)、光纖轉速傳感器(含磁性座*1)、電源線*1 |
| 零件： | 含剪刀，反光貼紙，膠水，角度環、中文使用說明書、手提箱*1 |
| 原產地： | 臺灣 |
產品特色：
1、動平衡校正+轉速監測+振動監測三機一體功能強大
2、攜帶方便,可針對車間各種不同磨床進行砂輪動平衡量測與校正
3、動平衡校正精度高,平衡量0.01um振動值
4、內建可充電鋰電池，蓄電力穩定待機時間長
5、可省掉新砂輪線外靜平衡作業，直接在磨床上作動平衡校正
6、也可以延續新砂輪或原砂輪靜平衡或動平衡的狀態，直接進行動平衡校正，大幅縮短校正時間
7、在校正過程當中，主機LCD面板上的雷達圖可實時顯示砂輪當時的轉速．振動量與重端角度
8、隨機附贈一組適合各種不同砂輪尺寸的壓克力材質角度環，除方便作業外也可大幅縮短校正時間
9、適用范圍：平面磨床、外圓磨床、無心磨床、光學投影磨床、 砂輪磨齒機、立式磨床、專用研磨機等帶有三個平衡塊設備。

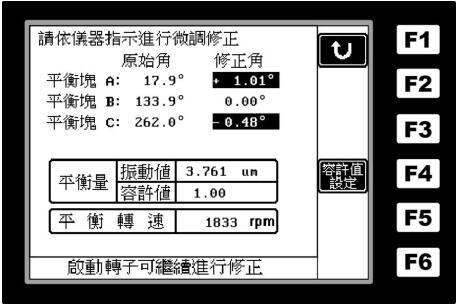

砂輪動平衡操作界面：

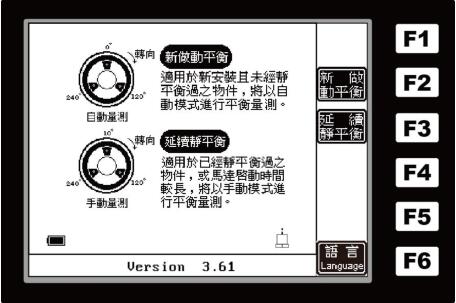

開機界面：新換砂輪請選擇新做動平衡 請將平衡塊放置0度 120度 240度位置后-啟動砂輪

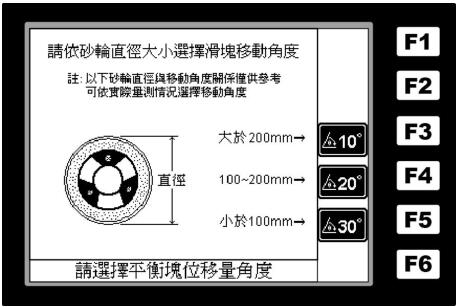

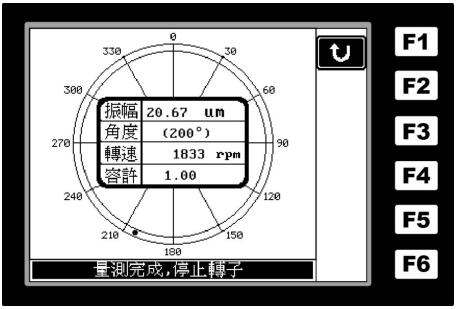

磨床啟動測量初始振動和轉速，根據儀器提示停止磨床 根據儀器提示0度平衡塊，選擇可防置角度位置

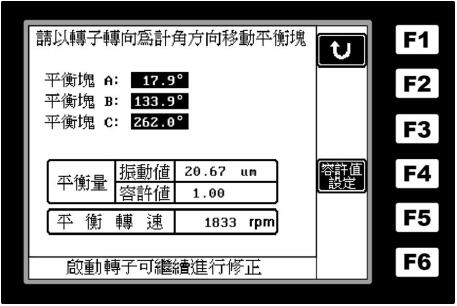

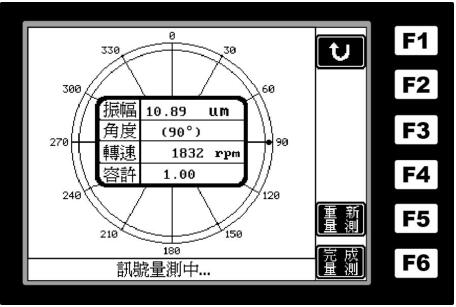

再次啟動磨床，儀器上顯示數據 磨床停止后，根據儀器提示三個平衡塊準確放置角度

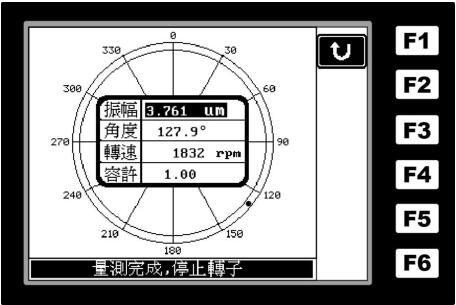

啟動磨床檢測現在振動值 再次微調修正法蘭處平衡塊角度，使其達到磨床精美狀態

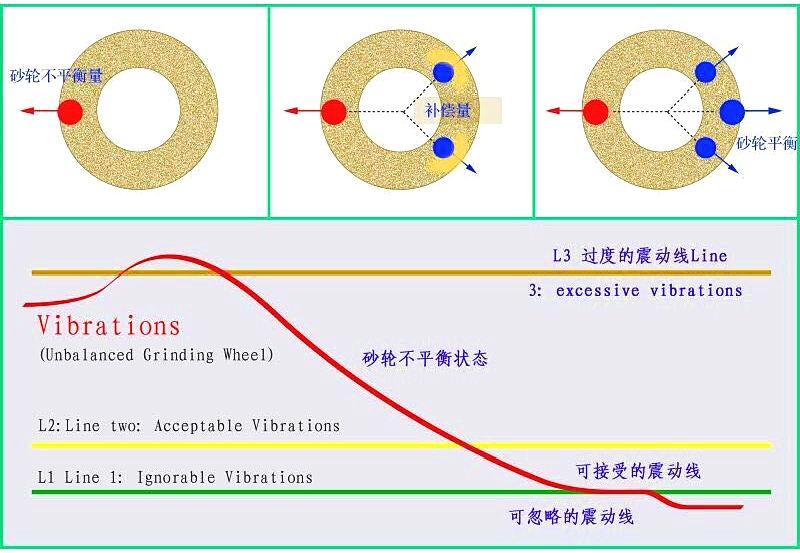

砂輪動平衡原理：
砂輪動平衡的過程主要是透過操作者在砂輪法蘭上調至配重塊來使砂輪平衡，透過儀器的輔助可使操作者，縮短平衡時間。
儀器也提供準確的調整值供操作者調整，也更能準確的調整到操作者的容許范圍，如此也使砂輪的使用壽命得以延長。

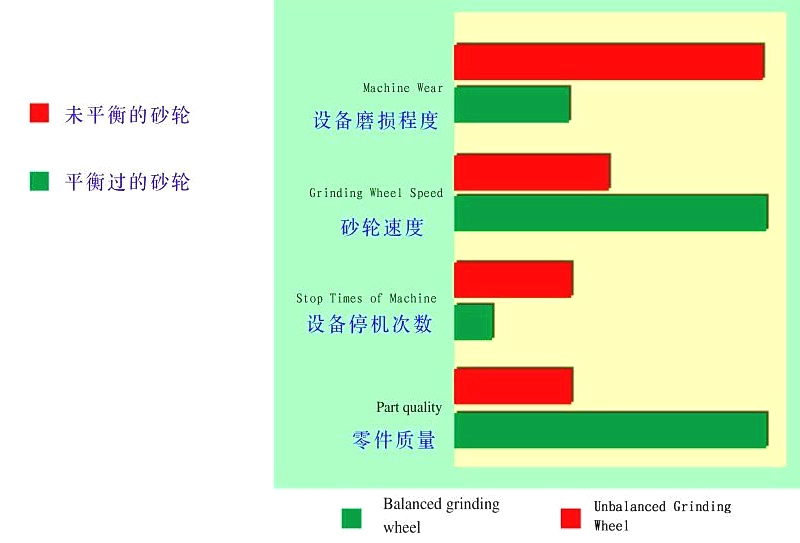

砂輪在不平衡的狀態下高轉速的轉動，振動將會持續的傳遞到其他的機械零件、設備，進而使這些機械零件、設備的運作狀態變差或是損壞。
另外，由于主軸和軸承的振動會使磨頭的性能降低，如此也影響加工品的質量。
在線動平衡技術的突破推動了磨削技術的發展，如高速磨削，使機床的工作精度和生產效率的潛在能力得到充分發揮，成為高精加工不可或缺少的配套技術，
在延長砂輪，修整金鋼石和主軸軸承等使用壽命方面也有所裨益。
| 據美國振動研究權威機構，IRD公司多年機床維修經驗值推薦：為確保磨床加工精度，主軸軸承外殼處測得的許可振動位移量（峰-峰值）應控制如下： | |
| 磨床類型： | 許可振動量范圍 |
| 螺絲磨床： | 0.25-1.50um |
| 齒輪磨床： | 0.25-1.50um |
| 成型輪廓磨床： | 0.75-2.00um |
| 內外圓磨床： | 0.75—2.50um |
| 無心磨床： | 0.75-2.50um |
| 平面磨床： | 0.75-3.50um |
| 雙端面磨床： | 1.20-5.00um |
| （注：具體許可值與加工件公差及尺寸相關，有可能低于此表下限 。） | |
PY2700G砂輪動平衡高精度磨床應用

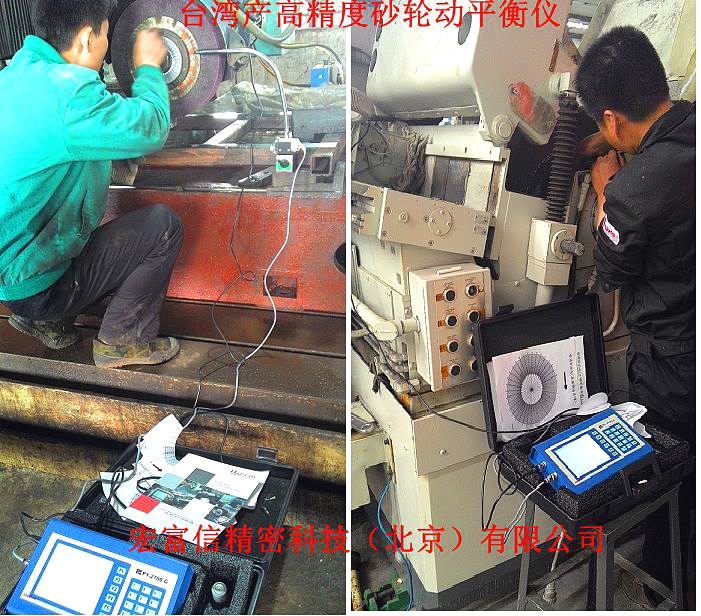

砂輪動平衡動平衡儀在現場應用

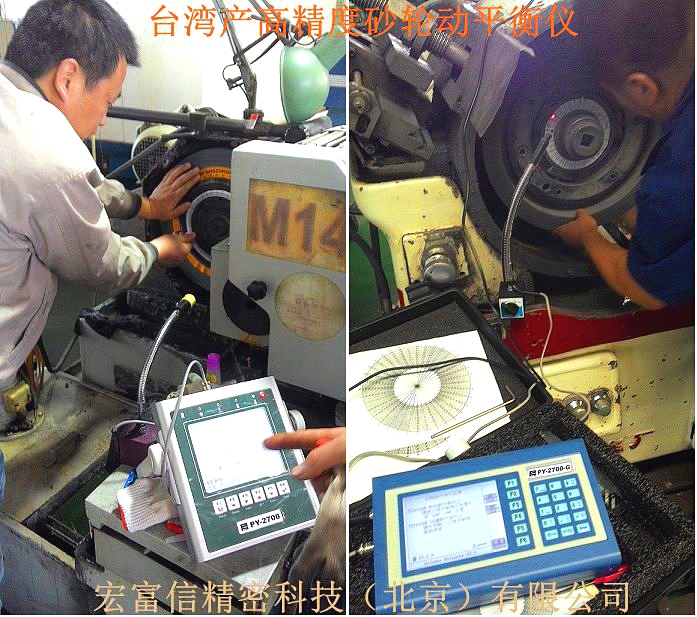

砂輪動平衡動平衡儀在現場應用
