【3D CAD技巧】SOLIDWORKS軟件打不開Toolbox標準件解決方案

我們使用的是SOLIDWORKS專業版或白金版，里面含有Toolbox的內容，客戶使用的是標準版，里面除了包含各設計模塊外，不包含Toolbox，所以，之前的裝配體內的標準零件全部都變成默認的模型大小，設計師就該頭疼了，這可怎么辦呢？解決方案就是把Toolbox零件另存為普通零件格式，在裝配體里面全部替換即可。



我們用Toolbox生成標準件，簡單方便快捷，通過修改我們可以把Toolbox生成的標準件修改成自己需要的非標零件。非標零件通過配置功能，完成自己產品常用件庫。

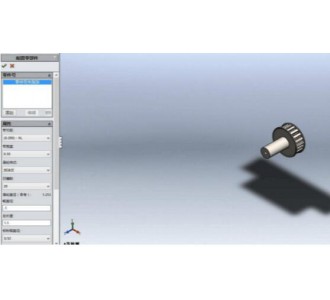

屬性設定成功；

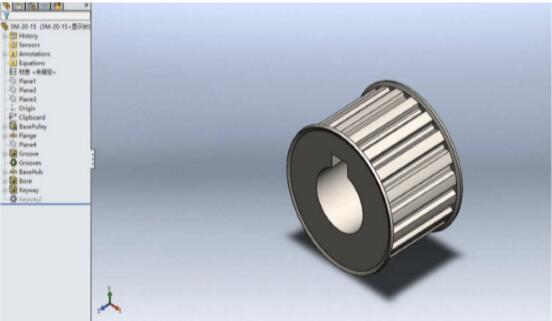

修改后我們再把零件插入到裝配體中，這時候我們就會發現零件的圖標已經有原來的 變成這個 。這樣一個Toolbox零件就變成普通零件了，就不會再為那些沒有安裝Toolbox而打不開標準件而煩惱了。



雖然用這種方式可以解決，但是，應該看到還是比較麻煩的，而且模型提供者可能沒有時間甚至不知道這種處理方法。因此，建議大家還是使用SOLLIDWORKS專業版以上版本，就不會遇到這種麻煩了。



未完......
