功能概述

沈陽廣成科技有限公司GCAN-402CAN總線數據存儲器模塊是我公司推出的專門用于存儲CAN總線數據的模塊。該模塊集成2路標準CAN總線接口，通過將模塊接到CAN總線上，可以實現CAN總線數據的實時存儲。

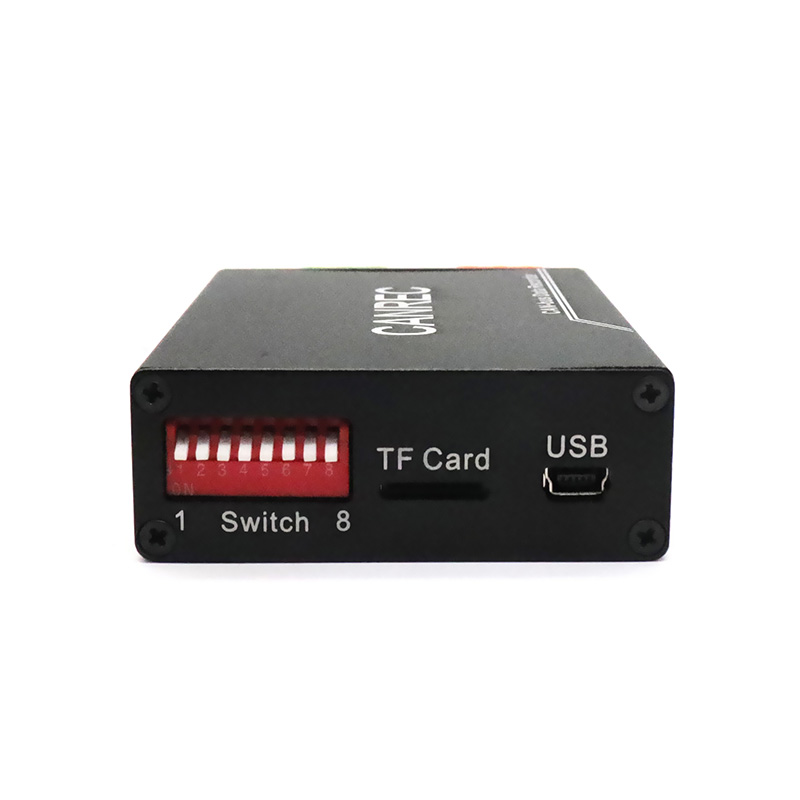

模塊通過搭載TF存儲卡的方式，將總線上的數據實時存儲到TF存儲卡中，實現離線脫機實時存儲。存儲結束后用戶只需將TF卡帶回，通過專用的軟件將存儲的數據還原成真實的總線數據即可，便于用戶分析。

模塊適用于需要CAN總線歷史數據采集、故障前后報文分析等系統?？蓮V泛應用于汽車、軌道車輛、工業控制等大數據量且不易排查故障的系統中，便于數據回放。


性能特點

1、高速的32位工業級處理器；

2、使用外接電源供電(DC+9~30V)；

3、供電電流：20mA，24VDC；

4、靜電放電抗擾度等級：接觸放電±2KV，空氣放電±15KV；

5、電快速瞬變脈沖群抗擾度等級：±1KV；

6、浪涌抗擾度等級：±1KV；

7、集成2路標準CAN總線接口，使用OPEN4接線端子；

8、CAN總線支持CAN2.0A、CAN2.0B幀格式，符合ISO/DIS11898標準；

9、CAN總線通訊波特率在10Kbps~1Mbps之間可通過撥碼開關配置；

10、CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC1500V；

11、接收數據流量：8000fps/秒；

12、CAN數據帶有時間戳，精度0.1ms；

13、存儲卡支持128G；

14、工作溫度范圍：-40℃~+85℃；

15、工作濕度范圍：5%~95%RH無凝露；

典型應用

（1）高鐵控制柜通信實時記錄

（2）地鐵電器柜通信實時記錄

（3）汽車數據記錄回放

（4）無人監控CAN總線數據記錄

（5）故障記錄分析


常見問題

1.是否一定需要使用120Ω終端匹配電阻？

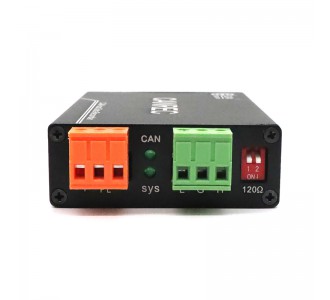

建議120Ω終端匹配電阻用于吸收端點反射，提供穩定的物理鏈路。當進行單節點的自發自收測試時必須連接該120Ω的終端電阻構成回路，否則無法進行自發自收測試。CAN總線數據存儲器模塊內部已集成120Ω的終端電阻，可通過撥碼開關選擇是否接入。

2.CAN總線數據存儲器模塊支持多大的內存卡？

CAN總線數據存儲器支持32G容量以下的TF卡（可定制128G），文件系統必須為FAT32。

3.CAN總線數據存儲器模塊的接收速率是多少？

CAN總線數據存儲器模塊CAN總線支持140000bps的總線數據。

4.為何CAN指示燈不亮？

只有當CAN端有數據傳輸時CAN指示燈才會亮起，如指示燈不亮很可能是總線并無數據或模塊波特率與總線不匹配。

5.CAN總線數據存儲器模塊的通訊波特率如何設置？

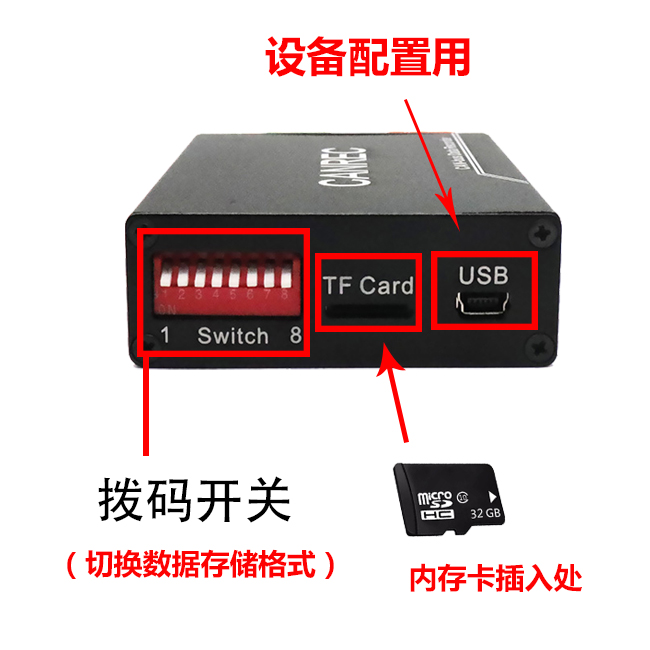

通過模塊側面的撥碼開關可以設置一組常用的波特率的值，若要使用其他的波特率，請與廣成科技有限公司相關人員聯系。
