產品概述

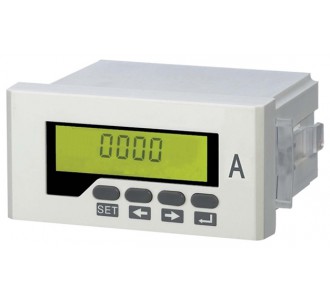

HD-AA數顯單相交流電流表適用于電力電網、自動化控制系統中對電流等電參量的測量，由數碼管或者液晶顯示。具有顯示直觀、精度高、性能穩定、隔離性強、抗振動等優點。可選配多種擴展功能，包括RS-485通訊，開關量輸入、開關量輸出和模擬量變送輸出等，豐富的外形尺寸可方便地代替指針式儀表。
單相交流電流表性能特點
高精度測量單相交流電流
提供數碼管顯示，本地數據查詢
電流變比可編程設置
支持RS-485通訊，Modbus-RTU協議
支持開關量輸入、開頭量輸出、模擬量變送輸出
輔助電源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多種外形選擇，滿足不同柜體電氣回路的要求
單相交流電流表技術參數
|
1. 測量精度：電流 0.5級 |
|
2. 信號輸入：接線方式 單相 |
|
額定電流：AC1A,AC5A |
|
過負載： 1.2倍（持續），10倍\\5秒（即時） |
|
功耗： <0.4VA\\相 |
|
阻抗： <20m歐 |
|
頻率： 45-65Hz或直流 |
|
3. 輔助電源：工作范圍 AC\\DC 80V-270V,AC220V,AC380V,AC100V,DC48V,DC24V |
|
功耗： <4VA |
|
4. 功能模塊：通訊接口，1路RS-485通訊，Modbus-RTU協議 |
|
波特率： 1200-9600bps，默認2400bps |
|
開關量輸入：支持2路干接點輸入 |
|
開關量輸出：支持2路繼電器輸出，容量：AC250\\5A,DC30V5A |
|
變送輸出：支持1路模擬量輸出：0\\4-20mA或0-5\\10V |
|
5. 環境： 工作溫度 -10-55 |
|
存儲溫度 -25-70 |
|
相對濕度 <93%，無腐蝕性氣體場所 |
|
海拔 <2500m |
|
6. 安全： 絕緣電阻 》100兆歐 |
|
交流耐壓 AC2KV |
|
7. 電磁兼容性能： 靜電放電 4級 |
|
電快速瞬變脈沖群 4級 |
單相交流電流表型號規格
|
圖片 |
型號 |
顯示方式 |
面框尺寸（mm） |
開孔尺寸(mm) |
可選擴展功能 |
|
|
HD-AA21 |
LED數碼 |
120x120 |
111X111 |
I：開關量輸入 O：開關量輸出 T：RS485通訊 D：變送輸出 |
|
HD-AA31 |
LED數碼 |
96X96 |
92X92 |
||
|
HD-AA51 |
LED數碼 |
96X48 |
92X45 |
||
|
HD-AA61 |
LED數碼 |
72X72 |
68X68 |
||
|
HD-AA71 |
LED數碼 |
80x80 |
76X76 |
||
|
HD-AA81 |
LED數碼 |
48X48 |
45X45 |
||
|
HD-AA2Y |
LCD液晶 |
120x120 |
111X111 |
||
|
HD-AA3Y |
LCD液晶 |
96X96 |
92X92 |
||
|
HD-AA5Y |
LCD液晶 |
96X48 |
92X45 |
訂貨示例
訂貨時，請詳細寫明所需產品型號，輸入信號及功能模塊等相關內容。
例1：
型號：HD-AA21
外形尺寸：120×120mm（槽型），電源：AC220V/50Hz；輸入信號：AC 1A；
例2：HD-AA31-2OD
外形尺寸：96×96mm（方形），電源：AC220V/50Hz；輸入信號：AC 5A；
開關量輸出：2路；變送輸出：1路4-20mA
例3：HD-AA31-2I2OTD
外形尺寸：96×96mm（方形），電源：AC220V/50Hz；輸入信號：AC 5A；
開關量輸入：2路；開關量輸出：2路；通訊：1路RS-485；變送輸出：1路4-20mA
?
