■ 概述

    將現場的熱電阻或熱電偶信號經過隔離放大處理，轉換為與溫度成線性的直流信號輸出至控制系統，用作熱電偶溫度變送時，具有冷端溫度自動補償功能。可用配套的上位機軟件進行參數修改，可以與單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性。本產品品種分為一進一出、一進二出、二進二出，且輸入、輸出磁隔離。

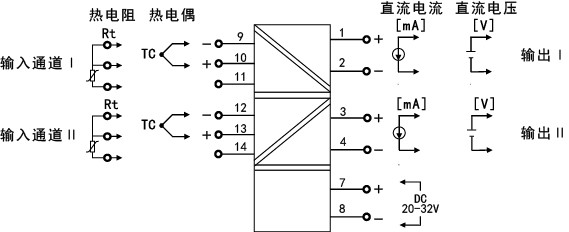

■ 接線圖

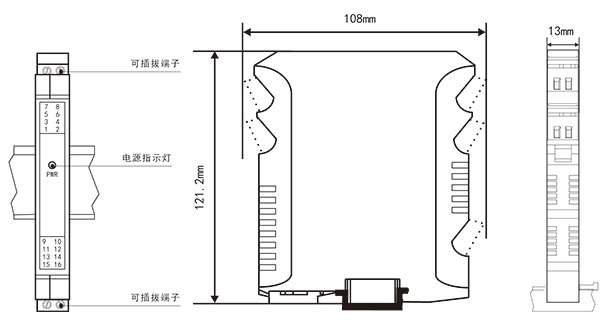

■結構外型圖

■技術參數

■儀表選型

7

8

9

10

11

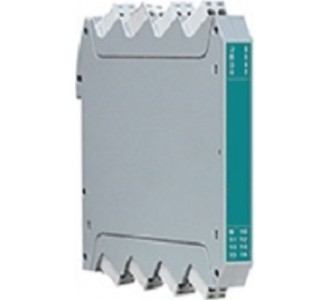

M2系列溫度變送器                   NHR-M22

-

□

/

□

-

□

/

□

-

□

位

規格

注釋

|

|

|

|

|

|

|

|↓

□

/

|

|

|

|

|

|

|

|

↓

□

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

↓

□

/

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|↓

□

|

|

|

|

|

|

||

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

|

↓

D

7/8

<輸入類型>

輸入I/輸入II（從列表中選擇代碼）

代碼

類型

X

無輸入

00

熱電偶B(400～1800℃)

01

熱電偶S(0～1600℃)

02

熱電偶K(0～1300℃)

03

熱電偶E(0～1000℃)

04

熱電偶T(-200.0～400.0℃)

05

熱電偶J(0～1200℃)

06

熱電偶R(0～1600℃)

07

熱電偶N(0～1300℃)

08

F2(700～2000℃)

09

熱電偶Wre3-25(0～2300℃)

10

熱電偶Wre5-26(0～2300℃)

11

熱電阻Cu50(-50.0～150.0℃)

12

熱電阻Cu53(-50.0～150.0℃)

13

熱電阻Cu100(-50.0～150.0℃)

14

熱電阻Pt100(-200.0～650.0℃)

15

熱電阻BA1(-200.0～600.0℃)

16

熱電阻BA2(-200.0～600.0℃)

9/10

<輸出類型>

輸出I/輸出II（從列表中選擇代碼）

代碼

類型

X

無輸出

0

4-20mA

1

1-5V

2

0-10mA

3

0-5V

4

0-20mA

11

<電源>

DC20-32V

備注：電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。

型號舉例：NHR-M22-14/14-0/0-D

溫度變送器二進二出，輸入信號為：Pt100，輸出信號為：4-20mA，供電電源為DC20-32V。

（注：訂貨時請在選型后標注輸入量程范圍。）
