NHR-1303溫控器、PID調節器、溫度調節器、溫度控制器、溫度調節儀、模糊PID調節器

產品品牌：	虹潤
最小起訂：	1 臺
產品價格：	面議
供貨總量：	1000 臺
發貨期限：	自買家付款之日起 3 天內發貨
瀏覽次數：	161

?

產品詳細說明
詳細參數

NHR-1303系列經濟型三位顯示模糊PID溫控器

■概述
    NHR-1303系列經濟型三位顯示模糊PID溫控器采用模糊PID算式，無需人工整定參數，控溫精度基本達±0.5℃，無超調、欠調，性價比高。儀表采用模塊化結構、操作方便，適用于輕工機械、烘箱、實驗設備、加熱/冷卻等設備。
    ★單通道輸入，雙排數碼管顯示。
    ★具有多種熱電阻\熱電偶輸入信號類型可選，測量精度為0.3％FS。
    ★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
    ★具備上下限報警/偏差報警功能，帶LED報警指示燈。
★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能。
    ★帶開關量控制輸出，控制準確且無超調。
    ★輸入、輸出、電源相互之間采用光電隔離技術。
    ★具備多種外形尺寸及樣式供用戶選擇。
    ★參數設定密碼鎖定，參數設置斷電永久保存。

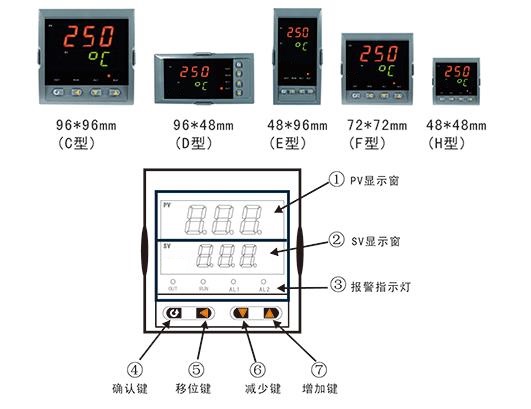

■儀表面板

360截圖20161108220654016

■儀表接線圖

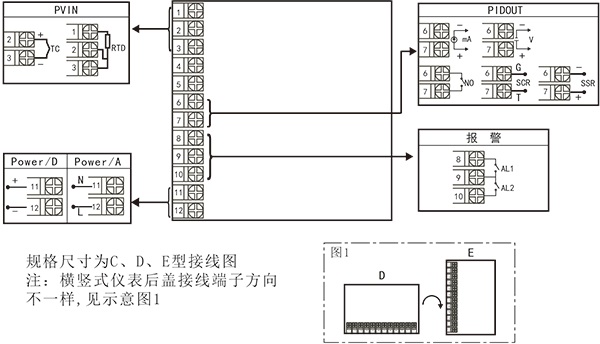

A接線圖

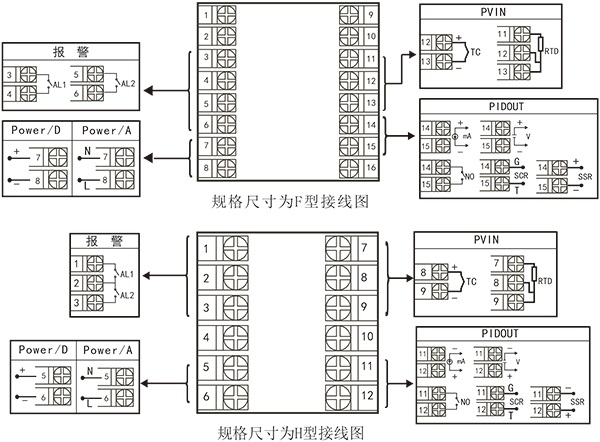

F接線圖
H接線圖

■儀表選型
NHR-1303□-□-□/□-□（）
① ② ③ ④ ⑤ ⑥

①規格尺寸		②輸入分度號
代碼	寬高深	代號	分度號（測量范圍）
C D E F H	9696110mm（方式） 9648110mm（橫式） 4896110mm（豎式） 7272110mm（方式） 4848110mm（方式）	00 01 02 03 04 05 06 07 11 14	熱電偶B(400～999℃) 熱電偶S(0～999℃) 熱電偶K(0～999℃) 熱電偶E分度(0～999℃) 熱電偶T分度(0～400℃) 熱電偶J分度(0～999℃) 熱電偶R分度(0～999℃) 熱電偶N分度(0～999℃) 熱電阻Cu50(-50～150℃) 熱電阻Pt100(-199～650℃)
③控制輸出(PIDOUT)		④報警（繼電器接點輸出）
代碼	輸出類型	代碼	報警限數
0 1 K1 K3 K4	4-20mA(RL≤500Ω) 1-5V(RL≥250KΩ) 繼電器接點輸出可控硅過零觸發脈沖輸出固態繼電器驅動電壓輸出	X 1 2	無輸出 1限報警 2限報警
⑤供電電源		⑥備注
代碼	電壓范圍	無備注可省略
A D	AC/DC 100～240V（50/60Hz） DC 12～36V	無備注可省略

備注：
1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少，帶不了全功能，有的功能在同組端子上，只能選擇其中一種功能。
2、規格尺寸為H型的儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A。
3、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：NHR-1303C-02-K1/2-A
例2：NHR-1303F-14-0/2-D
