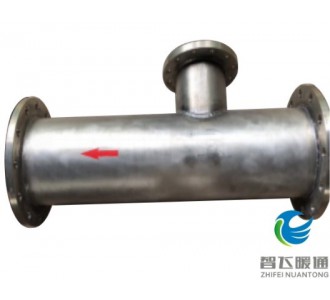

一、SQS生水加熱器 概述

    SQS生水加熱器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、電廠生水加熱系統。

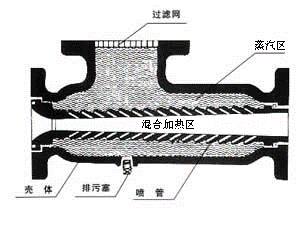

SQS生水加熱器結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。

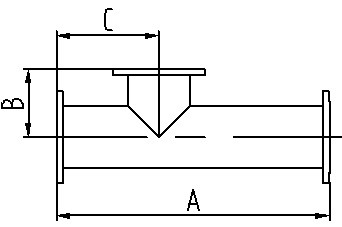

二、SQS生水加熱器外型尺寸

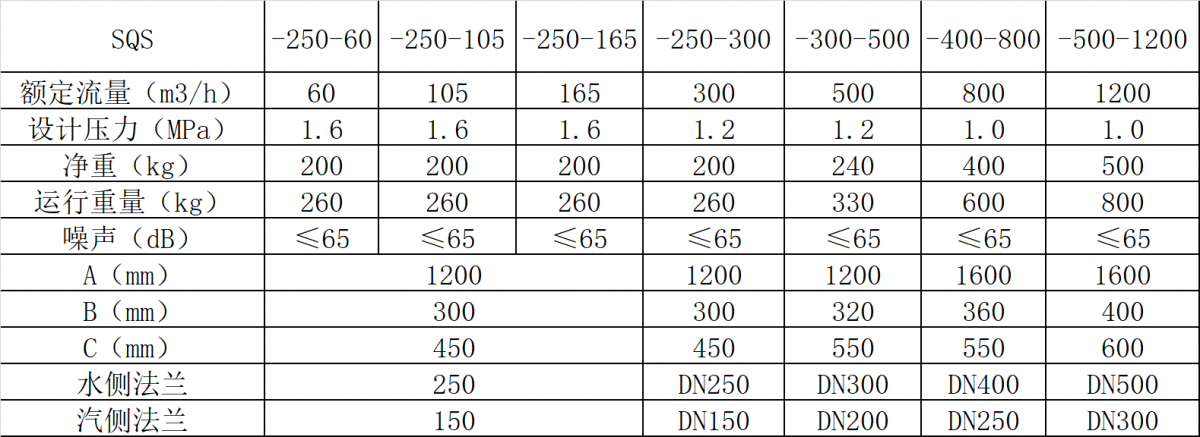

三、SQS生水加熱器 選型參考

SQS生水加熱器可用于空調采暖、電廠生水的加熱系統，根據實際水流量的蒸汽耗量選用加熱器。

1、汽水混合器未通入蒸汽時，額定流量下，水頭損失為5mH2O，通入蒸汽后，水頭損失可按1mH2O考慮;

2、蒸汽壓力大于水壓0.05MPa以上；

3、汽水混合器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；

4、汽水混合器適宜安裝在水泵的吸水側。

四、SQS生水加熱器 安裝與使用

1．生水加熱器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；

2．生水加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱器工作狀況；

3．生水加熱器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。

五、SQS生水加熱器典型應用

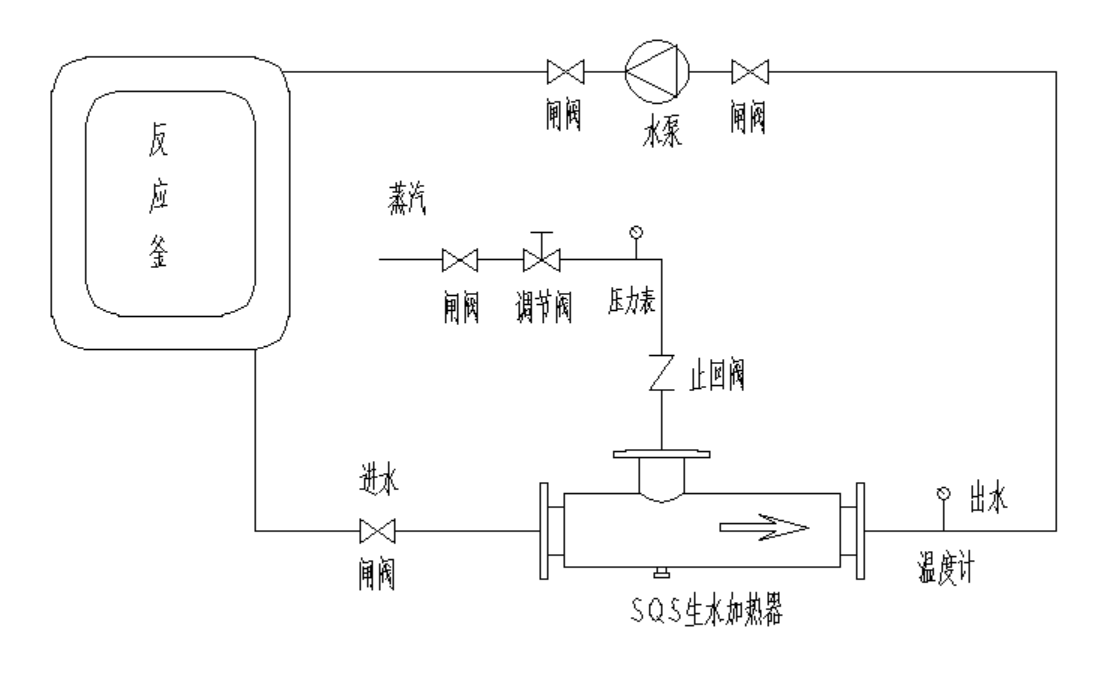

1．反應釜循環水加熱

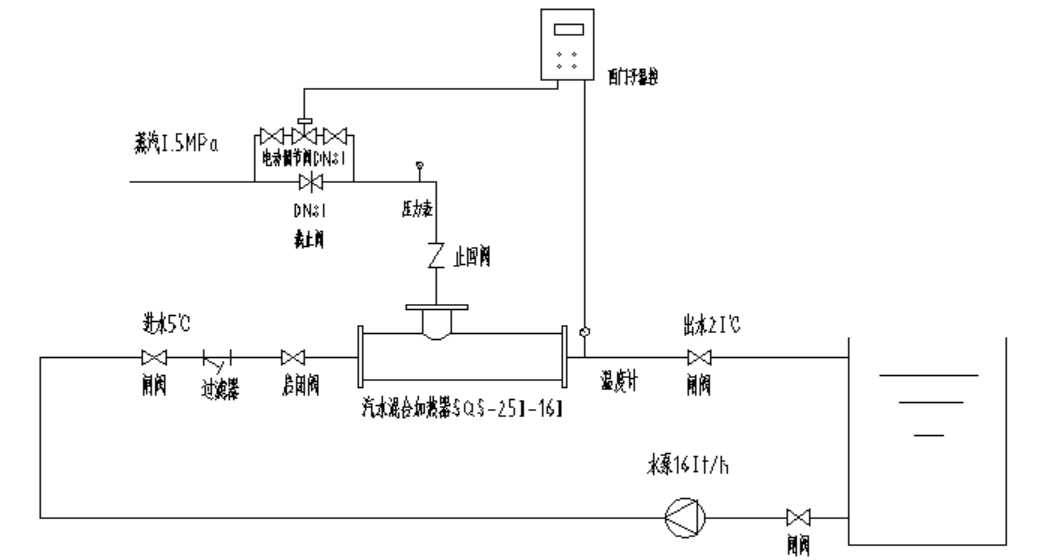

2.電廠生水加熱
