GLⅡ型工業散熱器

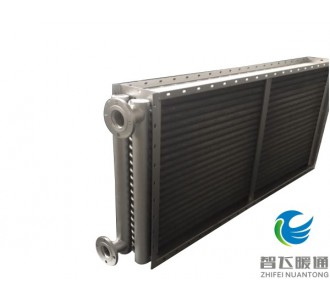

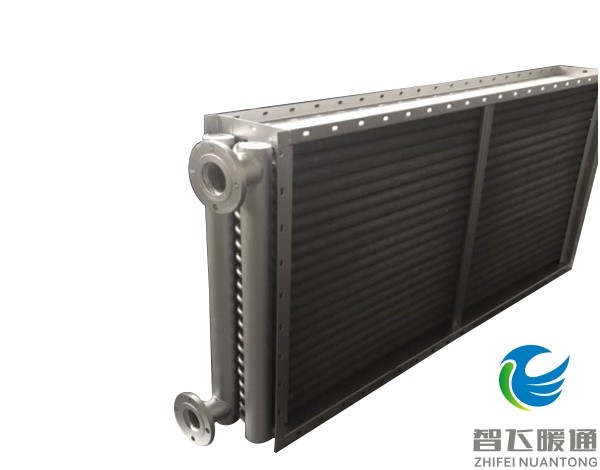

一、GLⅡ型工業散熱器概述

   1．GLⅡ型工業散熱器采用工藝先進，傳熱性能高的無縫鋼管繞鋼翅片制成，由鋼制多孔板框架支撐及翅片管組成；

   2．GLⅡ型工業散熱器廣泛應用于空氣加熱、冷卻及余熱回收等大中型換熱器系統中；

   3．工業散熱器熱交換中的工作介質：蒸汽（≤1.6MPa）、熱水（≤130℃）；

   4．GLⅡ工業散熱器型號表示說明GL①-②-③-④；

                      ①—散熱器排數（二排，四排，六排）；

                      ②—散熱器表面管數；

                      ③—散熱器有效管長（吋）。

  舉例：GLⅡ4-24-60表示：散熱器長1600mm,高1020,由4排散熱管組成。

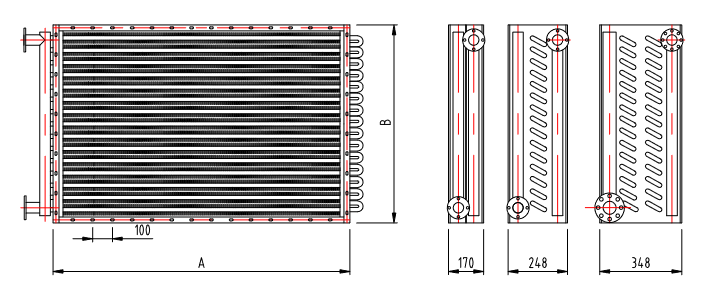

二、GLⅡ工業散熱器結構特征

  1．GLⅡ工業散熱器采用鋼制雙回路(二排)、或多回路(四排、六排)結構，翅片管采用繞制成型工藝，基管Ф18*2mm，片高10mm,片厚0.3mm，片距3mm，承壓高，耐腐蝕；

  2．翅片管式換熱器的散熱排管全叉排排列，并用單獨彎頭管連接；

  3．GLⅡ工業散熱器熱交換性能良好，可替代鋼制串片散熱器使用；

  4．散熱管特性：

       散熱面積：0.64m²/m  肋化系數：14.56

       肋通系數：15.8     凈面比：0.53

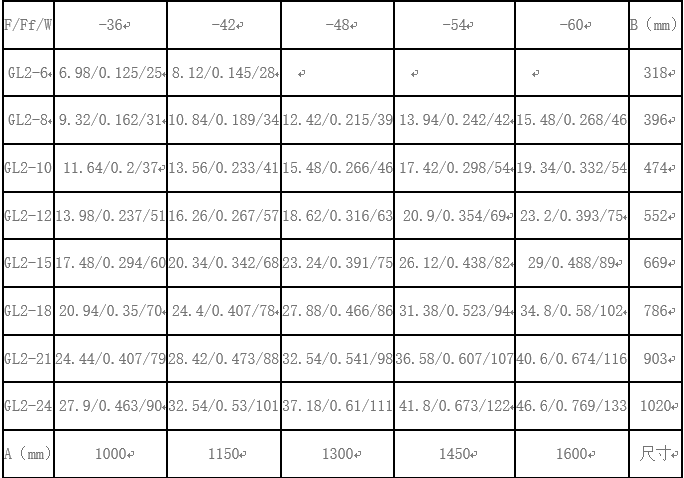

三、GLⅡ工業散熱器技術參數表

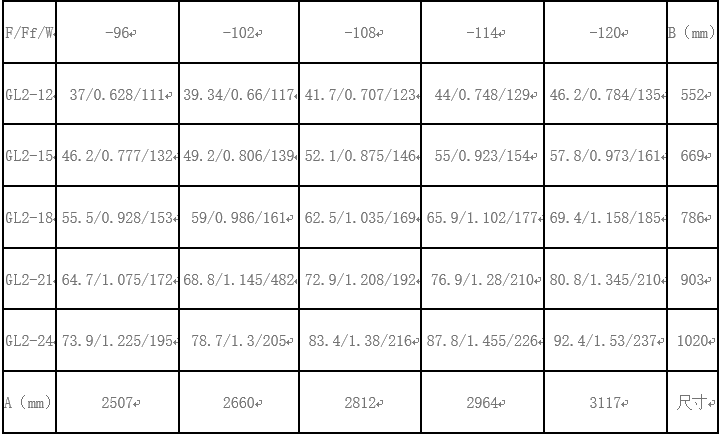

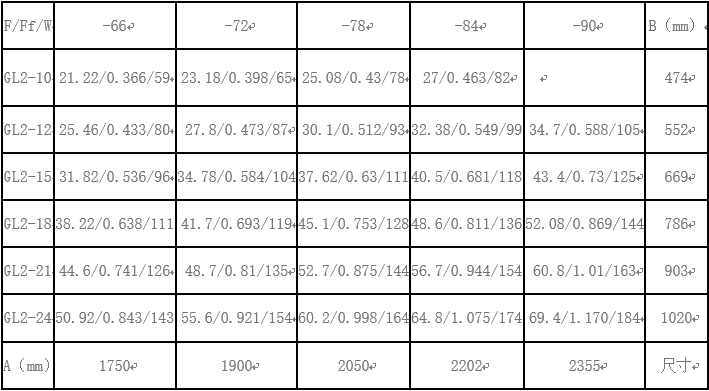

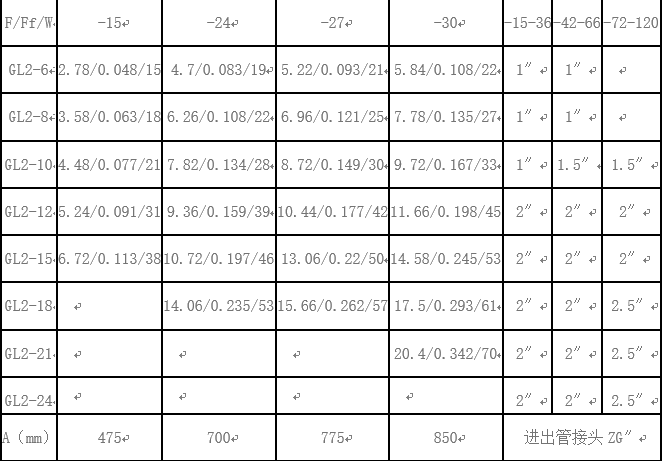

續表．GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

續表． GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

續表．GLⅡ工業散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表

備注：1、表中表示的散熱面積均為二排結構，其余四排、六排結構的散熱面積分別×2、×3即得；

 2、表中表示的散熱面積均為二排重量，其余四排、六排結構的參考重量分別×1.8、×2.7即得。
