產品介紹

AL2543 型底部裝卸鶴管適用于液化石油氣、液氨、環氧乙烷等化工介質的汽車、火車頂部裝卸。

　　1.公稱口徑：DN50/DN25、DN80/50

　　2.適用介質：液氨、環氧乙烷等

　　3.設計壓力：2.5Mpa ， 試驗壓力 ：3.75Mpa

　　4.設計溫度：-19~110℃

　　5.管道材料：20#、304等

　　6.連接形式：快速接頭、松套法蘭（根據槽罐車灌口連接形式而定）

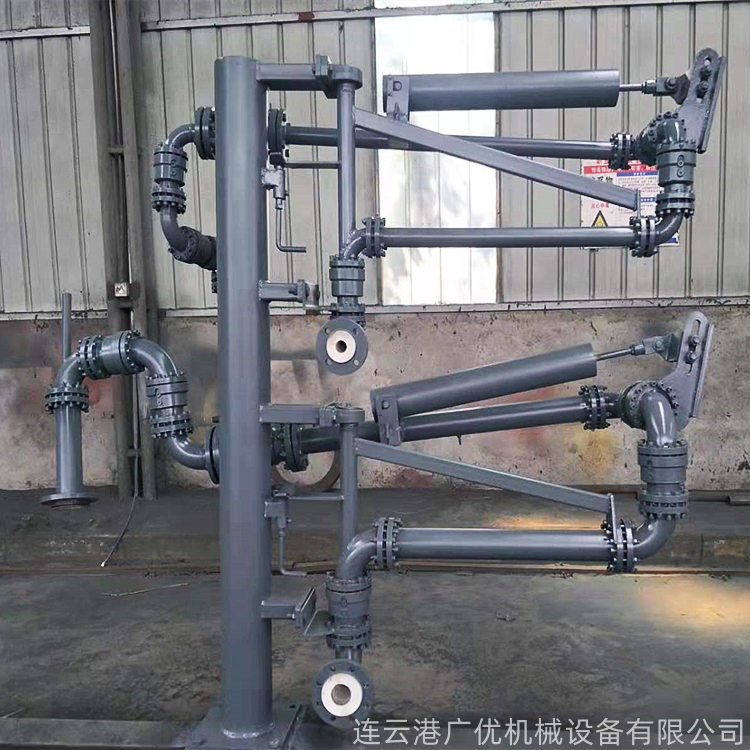

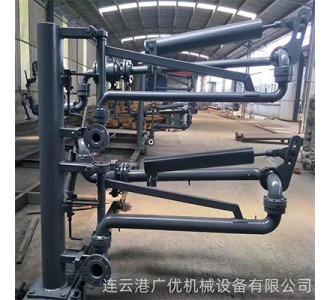

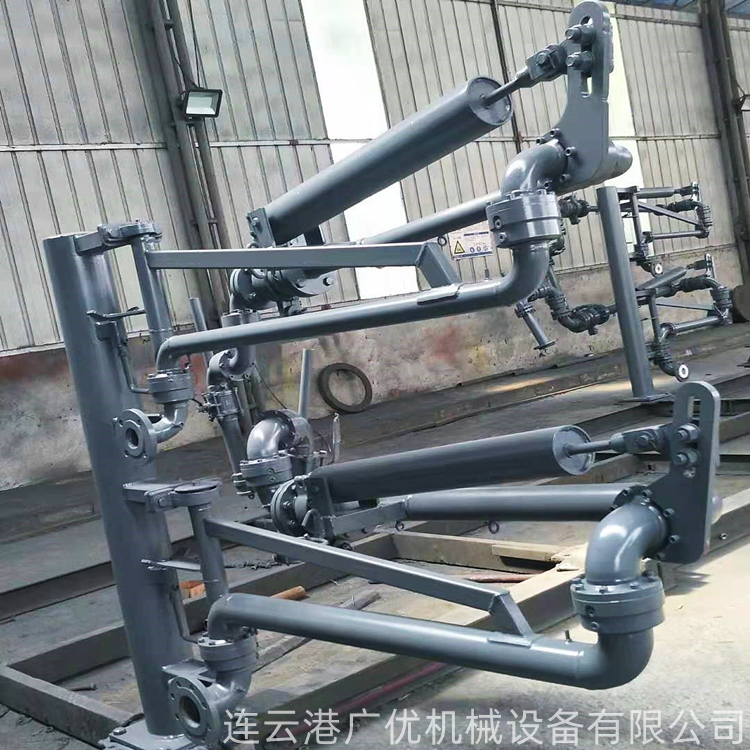

　　AL2543型鶴管主要結構：

　　1.立柱：起支撐作用，承受臂展開時的翻轉力矩

　　2.旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件

　　2.內臂：用于連接輸送管道，并與外臂連接的部件

　　3.外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車調整對接工作位置的部件

　　4.平衡器：用于平衡外臂轉動力矩的部件

　　5.快速接頭：手動或液壓驅動，能同槽車接口快速連接的部件

　　6.球閥：手動控制裝卸開關

　　7.拉斷閥（可選）：用于同槽車接口連接的緊急脫離閥件
