環(huán)氧瀝青漆在涂層中基本處于平行緊密排列，形成層層屏障，對(duì)基材起到長期保護(hù)作用，具有防銹防腐能力強(qiáng)，性能穩(wěn)定，遮蓋力強(qiáng)，漆膜平整、堅(jiān)韌、封閉性好，抗?jié)B性能強(qiáng)的特點(diǎn)，具有良好的附著力和耐熱、耐水、耐堿、耐化學(xué)腐蝕性能 適用于化工、石油設(shè)備管道、污水池、罐體等混凝土及金屬結(jié)構(gòu)表面防腐蝕用。煙氣脫硫裝置  優(yōu)良的耐腐蝕介質(zhì)的滲透性；受介質(zhì)、氣體、水蒸氣的滲入遠(yuǎn)小于普通玻璃鋼。不容易產(chǎn)生介質(zhì)擴(kuò)散，可有效地避免底部腐蝕、鼓包、剝離等物理破壞。形成一道道保護(hù)屏障,延緩腐蝕介質(zhì)透過涂層到達(dá)基材表面的時(shí)間,從而大大延長了基材的使用壽命，環(huán)氧瀝青漆適用于腐蝕條件較惡劣的鋼管、各種鋼結(jié)構(gòu)、儲(chǔ)罐、容器防腐、環(huán)保項(xiàng)目中的煙脫硫、脫硝、除塵設(shè)備及煙道的內(nèi)襯層、也適用于各種混凝土結(jié)構(gòu)的防腐、防滲漏及作為耐、防滑層。一、產(chǎn)品說明

該漆是一種雙組分環(huán)氧樹脂漆，含有煤瀝青及防銹顏料。有底漆、面漆兩種，

 該涂料在固化劑作用下交聯(lián)成膜，形成防腐蝕涂層。該漆具有良好的附著力、硬度，耐酸、堿、鹽、水等介質(zhì)。

 二、適用范圍

 這種防腐蝕底漆或面漆，可以在高性能涂料配套方案中提供  強(qiáng)的防護(hù)作用，適用于輸水管道，水閘、輸油管道等防水要求高的地方。適合新設(shè)備的涂覆和原有結(jié)構(gòu)的維修保養(yǎng)。

 三、主要特點(diǎn)

 具有防銹性、耐化學(xué)介質(zhì)腐蝕性、耐海水性和耐久性。具有良好的附著力和耐油性。

 四、技術(shù)指標(biāo)

項(xiàng)目	指標(biāo)	試驗(yàn)方法
顏色及外觀	黑棕色，漆膜平整光滑	目測
粘度（涂-4杯），s	≥45	GB/T1723-1993
細(xì)度，    um	≤40	GB/T1724-1989
干燥時(shí)間，h   表干               實(shí)干	≤1 ≤12	GB/T1728-1989
固體含量，%	≥50	GB/T1725-1989
附著力，級(jí)	1	GB/T1720-1989
柔韌性，mm	≤1	GB/T1731-1993
耐鹽水性（浸240h）	漆膜無起泡、無剝落、無銹點(diǎn)	GB/T1763-1989
耐10%H2SO4	常溫3個(gè)月無變化，色變淺	GB/T1763-1989
耐10%NaOH	常溫3個(gè)月無變化，色變淺	GB/T1763-1989

 五、施工方法

1、開桶攪拌：打開桶后將涂料徹底攪拌至桶底無沉積物無色差即可涂覆。

 2、表面處理要求：涂裝金屬表面時(shí)，要求噴砂、拋丸除銹達(dá)到國標(biāo)Sa212級(jí)，

保持表面干燥、無油污、灰塵等異物，并在8小時(shí)內(nèi)涂裝。

 3、配比：甲：乙=8：1（重量比）。

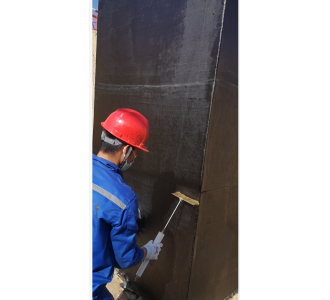

 4、涂裝方法：無氣噴涂、空氣噴涂、刷涂、輥涂均可。

 5、理論涂布率：干膜厚度60~80微米條件下，0.20~0.25公斤/平方米。

 6、稀釋劑用量：根據(jù)施工情況可適當(dāng)添加專用稀釋劑，用量為5~15%。

 7、一道面漆涂裝完工后，須自然固化7天后才能投入使用。如果環(huán)境溫度

 低于10℃時(shí)，應(yīng)適當(dāng)延長。
